Stipininis skriemulys

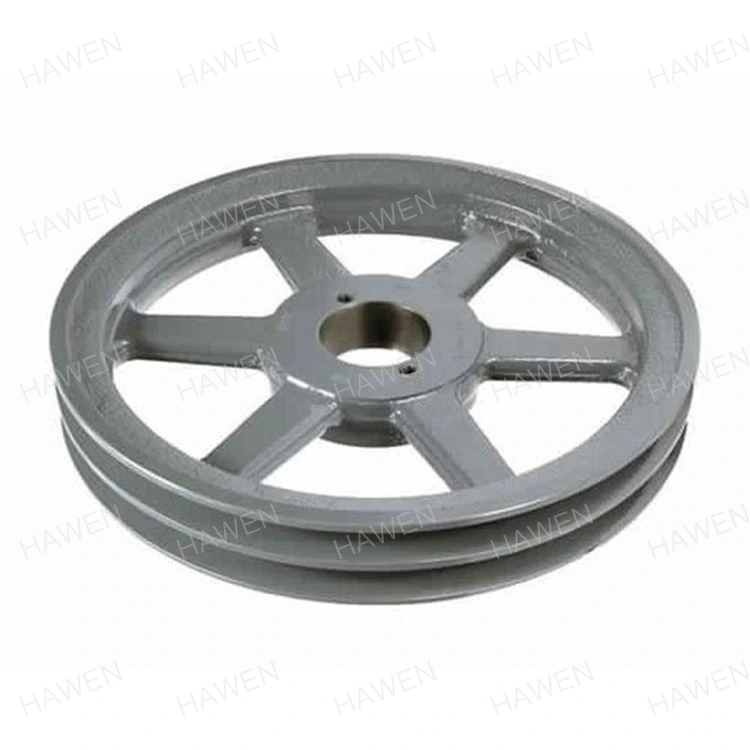

Stipininis skriemulys yra tam tikro tipo diržo skriemulys, turintis stipininio tipo konstrukciją. Tarp stebulės ir ratlankio įtaisius kelis laikančius stipinus, jis efektyviai sumažina bendrą svorį ir išlaiko transmisijos stiprumą. Ši struktūra užtikrina mechaninį optimizavimą, palyginti su tradiciniais kietais skriemuliais, balansuojančią sukimo momento perdavimo galimybę, veikimo stabilumą ir šilumos išsklaidymą. Jis tinka perdavimo sistemoms, turinčioms specifinius sukimosi inercijos ir įrangos atsako greičio reikalavimus.

Struktūrinis projektavimas ir darbo principas

Stipininis skriemulys susideda iš trijų pagrindinių dalių: ratlankio, stipinų ir stebulės. Ratlankis tiesiogiai liečiasi su diržu, kad perduotų galią; stipinai atlaiko pirmines radialines ir sukimo apkrovas, tolygiai paskirstydami jėgas stebulei; stebulė susijungia su velenu, kad būtų užtikrintas stabilus montavimas.

Stipinų tipo konstrukcija sumažina nereikalingą medžiagą išlaikant stiprumą, todėl sukiojant dideliu greičiu inercija yra mažesnė. Tai padeda sumažinti paleidimo apkrovas ir pagerinti bendrą sistemos efektyvumą.

Produkto savybės

Kontroliuojamas svoris ir sumažinta sukimosi inercija

Palyginti su tvirtomis konstrukcijomis, tuščiavidurių stipinų konstrukcija sumažina metalo naudojimą, todėl tinka dažnai paleisti-sustabdyti arba kintamu greičiu.

Optimalus jėgos paskirstymas ir stabilus veikimas

Stipinų išdėstymas, optimizuotas atliekant įtempių analizę, užtikrina tolygų apkrovos perdavimą skriemulio viduje, sumažindamas lokalizuotą įtempių koncentraciją.

Puikus šilumos išsklaidymas

Atvira konstrukcija pagerina oro cirkuliaciją ir padeda sumažinti šilumos kaupimąsi tarp diržo ir skriemulio griovelių nuolatinio veikimo metu.

Lengvas apdirbimas ir priežiūra

Paprasta struktūra leidžia patogiai tikrinti matmenis, apdoroti paviršių ir vėliau prižiūrėti, todėl tinka standartizavimui ir masinei gamybai.

Medžiagos ir gamybos procesai

Medžiagos parinkimas grindžiamas perdavimo galia, sukimosi greičiu ir veikimo aplinka, kad būtų užtikrintas konstrukcijos tvirtumas ir tarnavimo laikas.

Taikymo sritys

Stipininiai skriemuliai plačiai naudojami šioje įrangoje ir sistemose:

Pramoniniai ventiliatoriai ir siurblių perdavimo sistemos

Žemės ūkio technika ir grūdų perdirbimo įranga

Kompresoriai ir transportavimo įranga

Lengvos ir vidutinės galios mechaninės pavaros įtaisai

Jie suteikia didelių struktūrinių pranašumų tais atvejais, kai reikia sumažinti bendrą svorį, pagerinti energijos vartojimo efektyvumą arba padidinti šilumos išsklaidymą.

Pasirinkimas ir pritaikymas

Stipininius skriemulius galima pasirinkti arba pritaikyti pagal diržo tipą (V formos diržas, siauras trapecinis diržas ir kt.), griovelių skaičių, išorinį skersmenį ir veleno angos konfigūraciją. Galimas brėžinio patvirtinimas, pavyzdžių patvirtinimas ir masinės gamybos palaikymas, kad atitiktų skirtingas veikimo sąlygas ir įrangos reikalavimus.
