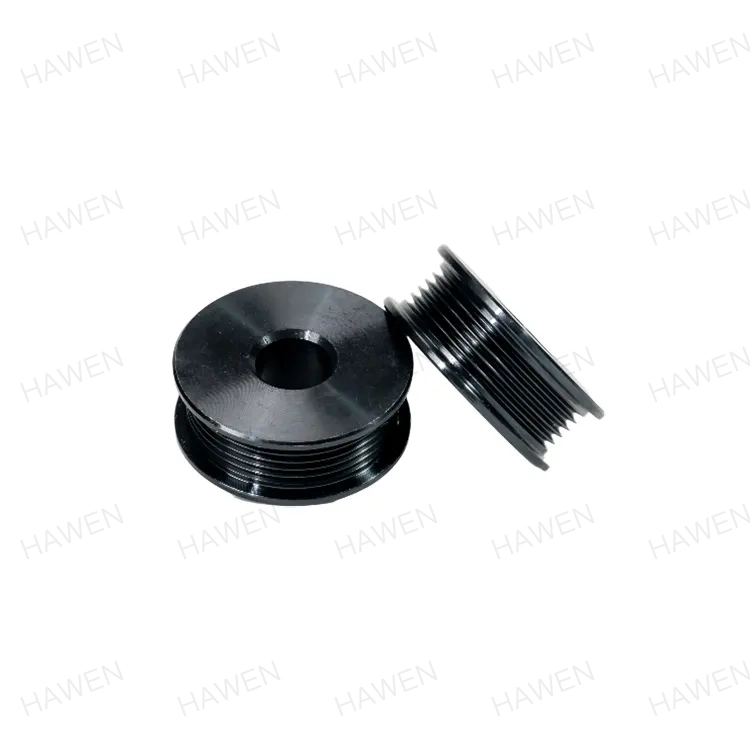

Siauras V formos diržo skriemulys

HAWEN siauras trapecinio diržo skriemulys yra mechaninės transmisijos komponentas su vienu V formos grioveliu, daugiausia naudojamas bendradarbiauti su V formos diržais galiai perduoti. Paprasto dizaino ir mažos kainos jis tinka įvairiems pramonės ir kasdieniams scenarijams. Mūsų gaminiai plačiai naudojami automatikos įrangoje, tiksliosiose mašinose, pramoninėse transmisijose ir kitose srityse. Kviečiame klientus pritaikyti gaminius pagal brėžinius arba apsilankyti mūsų gamykloje.

Gaminio specifikacija

Produkto pavadinimas

Medžiaga

Bendras svoris (kg)

Vienetas (EA)

Matmenys

Paviršiaus apdorojimas

Aplinkosaugos reikalavimai

Apdorojimo reikalavimas

Taikymo laukas

Apdirbimo tikslumas

Klientų bazė

Rinkos dalis Kinijoje

Pastabos

Siauras V formos diržo skriemulys

1215 laisvai pjaustomas plienas

-

EA

Φ59,18 × 15,87

Cinko dengimas

Atitinka tarptautinius standartus, tokius kaip ROHS ir REACH

Mechaninis apdirbimas

Oro kompresoriai, džiovyklės ir kita įranga

≤0,015 mm

Nidec

5 %

Pritaikoma pagal brėžinius

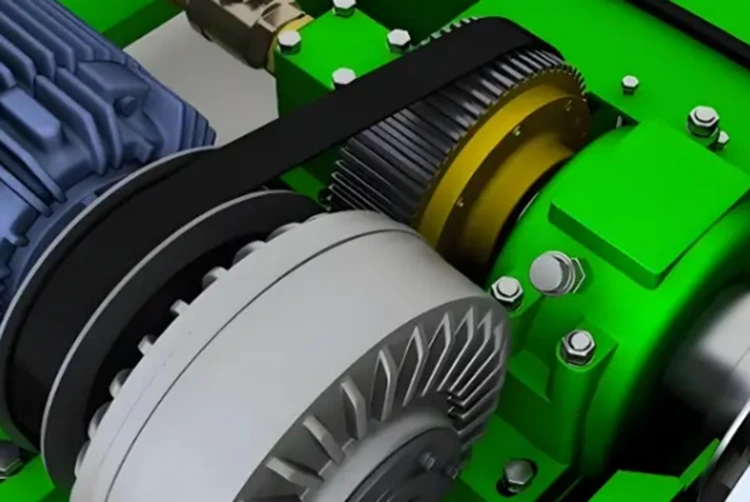

Produkto taikymo laukai

HAWEN (Trilon) daugiau nei 20 metų dirba mašinų pramonėje. Nuo 2005 m. mūsų įmonė vykdo nuodugnius vieno griovelio trapecinių diržų skriemulių ir įvairių tipų automobilių diržų skriemulių tyrimus ir plėtrą. Šis gaminys yra apdorotas ir suformuotas iš 1215 laisvai pjaunamo plieno. Mūsų gaminiai apima daugybę pramonės šakų:

1. Įranga, tokia kaip ventiliatoriai ir oro kompresoriai: naudojama nuolatiniam energijos perdavimui gamyklose (pvz., vėdinimo sistemose arba skysčių transportavimui). Jo konstrukcija gali prisitaikyti prie vidutinės galios, vidutinio ir mažo greičio darbo sąlygų.

2. Išcentriniai ventiliatoriai arba sraigtiniai siurbliai: iš pilkojo ketaus pagaminti diržo skriemuliai gali užtikrinti stabilų perdavimą.

3. Tiksli gamyba: standartizuotas dizainas, griežtas medžiagų pasirinkimas, sudėtinga apdirbimo technologija ir kokybės kontrolė užtikrina aukštą efektyvumą, ilgaamžiškumą ir pakeičiamumą vidutinės ir didelės galios perdavimo atveju, kaip nurodyta toliau pateiktuose pagrindiniuose matmenyse.

4. Automatika ir bendrosios mašinos: dažniausiai naudojamos ventiliatoriuose, oro kompresoriuose ir kitoje įrangoje; Išcentriniuose ventiliatoriuose arba sraigtiniuose siurbliuose pilkojo ketaus diržo skriemuliai gali užtikrinti stabilią perdavimo jėgą.

5. Didelis perdavimo tikslumas: galia perduodama trinčiai tarp diržo ir skriemulio. Dėl nedidelio galimo trapecinio diržo slydimo skriemulio griovelyje perdavimo santykis nėra absoliučiai pastovus, tačiau paprastai jis gali patenkinti bendrų pramoninių pritaikymų poreikius.

6. Didelis efektyvumas ir lengva priežiūra: transmisijos efektyvumas gali siekti daugiau nei 95%. Savybės: V formos diržo konstrukcija leidžia jį glaudžiai priglusti prie skriemulio, todėl sumažėja energijos nuostoliai. Keliamoji galia: V formos diržo skriemulys gali atlaikyti tam tikrą apkrovą. Stabilumas: V formos diržo skriemulio transmisija turi gerą stabilumą, kuri gali sumažinti vibraciją ir smūgį perdavimo metu ir užtikrinti stabilų mechaninės įrangos veikimą. Pritaikymas: V formos diržo transmisija tinka įvairioms darbo sąlygoms ir aplinkoms ir gali prisitaikyti prie atšiaurių darbo sąlygų, tokių kaip drėgmė ir korozija, apdorojant paviršių (pvz., cinkavimas, aukšto dažnio gesinimas).

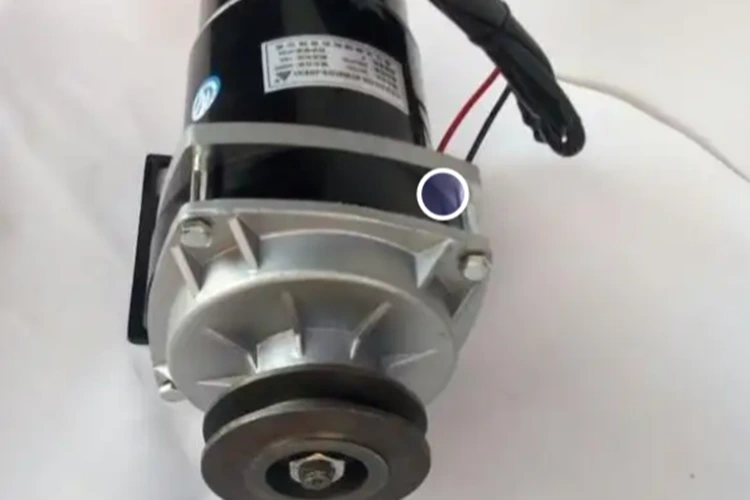

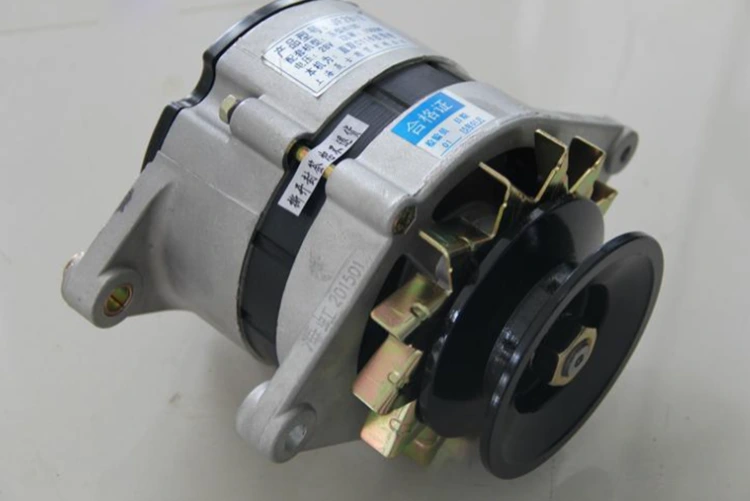

Produkto taikymo įranga ir pagrindiniai klientai

Pirmiau minėti produktai daugiausia naudojami oro kompresoriams ir vandens siurblių varikliams, kurių pagrindiniai klientai yra „Nidec“, „Asco“ ir kitos gerai žinomos įmonės.

Techniniai parametrai: 1215 laisvai pjovimo plieninis vieno griovelio trapecinio diržo skriemulys

Pagrindinės kokybės charakteristikos	Pagrindiniai techniniai rodikliai	GB/T 13575.1-2022 standartas	Pramonės standartas	HAWEN standartas
Vidinis angos stabilumas	Vidinės skylės tolerancija	-	≤0,026 mm	≤0,015 mm
Griovelio tipo suderinamumas	Griovelio kampas	-	≤1°	≤0,5°
Transmisijos tikslumas ir tarnavimo laikas	Runout	-	≤0,15 mm	≤0,05 mm
Tarnavimo laikas	Atsparumas korozijai (neutralios druskos purškimo bandymas)	48h	72h	96h
Draugiškumas aplinkai	Pavojingų medžiagų apribojimas	-	Atitinka ES standartus	Atitinka ES standartus

Pagrindiniai privalumai

Galime pasigirti stipriomis techninėmis MTTP galimybėmis ir didelio tikslumo gamybos įranga. Kuriant būsimus produktus kartu su klientais, HAWEN technologija visada gali rasti optimalų sprendimą ir pelnyti klientų pripažinimą. Mes įgyvendiname 100% internetinę automatinę kokybės kontrolę ir pasiekiame didelio tikslumo precizišką gamybą taikydami šias priemones:

● Šaltinio kontrolė: griežtai kontroliuokite žaliavų nuoseklumą nuo įsigijimo etapo, kad užtikrintumėte stabilų medžiagų veikimą.

● Tikslus apdirbimas: automatiniam apdorojimui pritaikykite didelio tikslumo įrangą, kad būtų užtikrintas gaminio matmenų tikslumas (pvz., vidinės kiaurymės tolerancija ≤0,015 mm).

● Viso proceso stebėjimas: realiuoju laiku stebėkite gamybos parametrus per internetinę aptikimo sistemą, kad laiku aptiktumėte ir ištaisytumėte nukrypimus.

● Nuoseklus kokybės užtikrinimas: pašalinkite rankinio valdymo klaidas, kad užtikrintumėte stabilų kiekvieno gaminio veikimą.

● Aukštas kvalifikacijos lygis: gamybos kvalifikavimo lygis kontroliuojamas 99,99%, o gamyklos kvalifikacijos lygis siekia 100%.

● Efektyvumo didinimas: automatizuoti procesai sumažina rankinį įsikišimą ir sumažina gamybos sąnaudas.

Griežtai kontroliuojame gaminių ekologiškumą nuo žaliavų parinkimo iki gamybos ir perdirbimo:

● Ekologiškos žaliavos: naudokite 1215 laisvai pjaunamą plieną, kad sumažintumėte pavojingų medžiagų kiekį, laikantis ekologiškų medžiagų standartų.

● Paviršiaus apdorojimas: naudokite galvanizavimo technologiją, pagal kurią metalo arba plieno lydinio paviršius padengiamas cinko sluoksniu cheminiais arba elektrocheminiais metodais, siekiant apsaugoti jį nuo aplinkos korozijos ir rūdžių.

● Aplinkosaugos sertifikatas: visi produktai yra išlaikę tarptautinius aplinkosaugos sertifikatus, pvz., ROHS ir REACH, siekiant užtikrinti, kad juose nebūtų pavojingų medžiagų.

● Gamybos procesas: automatizuotos gamybos linijos sumažina energijos sąnaudas ir atliekų susidarymą be rankinio kontakto viso proceso metu. Naudojant visiškai automatinę internetinę testavimo įrangą, kiekvienas gaminys yra visiškai patikrintas matmenų, geometrinių leistinų nuokrypių ir paviršiaus defektų prieš išleidžiant iš gamyklos, siekiant užtikrinti partijos nuoseklumą.

Mes palaikome ilgalaikį bendradarbiavimą su gerai žinomais šalies ir užsienio automobilių gamintojais ir pelnėme didelį pripažinimą. Turėdami 20 metų techninį kaupimą, mes nuolat optimizuojame medžiagų panaudojimo rodiklį ir gamybos procesus. Mūsų gaminiai praėjo ISO9001 ir IATF16949 kokybės sistemų sertifikatus, užtikrinančius visišką atsekamumą nuo žaliavų sandėliavimo iki gatavos produkcijos pristatymo.

● Efektyvi MTEP komanda: greitas reagavimo greitis, taupantis kūrimo išlaidas ir laiką; gali pritaikyti specialios formos dizainus, tinkančius klientų programoms pagal jų pramonės sistemos reikalavimus.

● Gamybos pajėgumai: turime 120 didelio tikslumo CNC įrangos rinkinių, vieną visiškai automatinę juodinimo gamybos liniją, vieną visiškai automatinę ultragarso valymo liniją ir daugiau nei 10 automatinio testavimo įrangos rinkinių. Mėnesio gamybos pajėgumai siekia 300 000 vienetų, o dabartinė mėnesio pardavimo apimtis yra apie 150 000–200 000 vienetų, o perteklinis mėnesio pajėgumas yra 30–50%.

Vadovaujamės didžiausia rinkos paklausa, sutelkdami dėmesį į:✅

Efektyvumo didinimas ir sąnaudų mažinimas✅

Mažas triukšmas ir aukšta kvalifikacija✅

Aplinkos apsauga

● Didesnis lankstumas keičiant dizainą

● Didelis efektyvumas ir greitis sprendimų priėmimo procese

● Trumpas žaliavų ir įvairių priedų įsigijimo laikas. Įsikūrę Džedziango provincijoje, „Gimtajame Kinijos gamybos mieste“, turime turtingą tiekėjų tiekimo grandinę.

● Patikimi, efektyvūs ir kokybiški HAWEN sprendimai leidžia visiems klientams išvengti aplinkkelių – pasirinkę mus, jie nelinkę pereiti prie kitų tiekėjų.

● HAWEN pasirinkimas reiškia klientų plėtros, testavimo, gamybos ir garantinio aptarnavimo kaštus.

Medžiagos pasirinkimas

1215 plienas yra ekologiškas laisvai pjaustomas plienas, kuriame nėra pavojingų medžiagų, tokių kaip švinas, ir pasižymi puikiu apdirbimu, todėl tinka tikslioms mechaninėms dalims gaminti.

● Stabilios fizinės savybės: medžiagos tankis stabiliai palaikomas 7,85 g/cm³.

● Cheminė sudėtis: anglis (≤0,09%), manganas (0,75%-1,05%), fosforas (0,04%-0,09%) ir siera (0,26%-0,35%). Palyginti didelis sieros kiekis pagerina apdirbamumą ir atitinka aplinkosaugos standartus.

● Mechaninės savybės: turi puikų matmenų tikslumą; tempiamasis stipris karšto valcavimo būsenoje yra 390–540 MPa, kuris po šaltojo tempimo gali siekti 490–755 MPa, kurio kietumas yra 160–190 HB, ir jį galima tiesiogiai apdoroti be terminio apdorojimo.

● Pristatymo formos: tiekiamas karštai valcuotas apvalus plienas, šaltai tempti šviesūs strypai ir šlifuoti strypai; Šalto ekstruzijos būdu galima suformuoti įvairias skerspjūvio formas, taupant medžiagų nuostolius ir apdorojimo laiką.

● Apdirbamumas: sklandus pjovimas ir geras drožlių laužymas sumažina įrankių susidėvėjimą ir pagerina paviršiaus apdailą; jis ypač tinka masiniam nuolatiniam apdorojimui automatizuota įranga, tokia kaip automatinės tekinimo staklės ir CNC tekinimo staklės; jo atsparumas dilimui arba atsparumas korozijai gali būti padidintas naudojant paviršiaus karbiuravimą arba nikeliavimą.

Proceso valdymas

● Vidinės angos tolerancijos kontrolė: Pasiekus didelį ±0,015 mm tikslumą, apdorojimo įrangai ir proceso stabilumui keliami itin aukšti reikalavimai. Tokiam tiksliam tolerancijos diapazonui reikalingas didelis apdorojimo įrangos (pvz., CNC staklių) tikslumas, aukštos kokybės pjovimo įrankiai ir stabilūs procesai (pvz., temperatūros valdymas, vibracijos slopinimas); bet koks nedidelis nukrypimas gali sukelti gaminio kokybės problemų. Mūsų įmonė taiko pažangias technologijas, užtikrinančias garantijas: atliekama naudojant didelio tikslumo matavimo prietaisus (pvz., koordinačių matavimo mašiną (CMM), apvalumo testerį, profilio matavimo prietaisą), griežtą procesų kontrolę (pvz., statistinį procesų valdymą (SPC)) ir stabilią masinės gamybos apdorojimo aplinką.

● Naudojimo vertė: tiksliosiose transmisijos sistemose vidinės angos tolerancija tiesiogiai veikia dalių ir velenų tvirtinimo tikslumą, kuris yra susijęs su transmisijos efektyvumu, triukšmo kontrole ir gaminio tarnavimo laiku, ir yra pagrindinis techninis aukščiausios klasės gamybos rodiklis.

● Griežtai kontroliuojame visą gamybos procesą, kad užtikrintume gaminių stabilumą ir ilgaamžiškumą naudojimo metu.

● Medžiagos charakteristikų suderinimas: griežtai kontroliuokite medžiagos kietumą ir terminio apdorojimo procesus, kad pagerintumėte atsparumą dilimui ir nuovargio stiprumą.

Paviršiaus apdorojimas – galvanizavimas

Kadangi vieno griovelio trapecinio diržo skriemulys yra pagamintas iš metalinių medžiagų, atšiaurioje eksploatavimo aplinkoje neišvengiamai sukels rūdys arba atsarginių dalių korozija. Mūsų įmonė turi profesionalią ir patyrusią pagrindinę tyrimų ir plėtros komandą. Per ilgametę praktinę patirtį ir bandymus sukūrėme specialią šio gaminio paviršiaus apdorojimo formulę ir priėmėme visiškai automatinę galvanizavimo įrangą su visiškai automatine džiovinimo sistema. Galvaninio sluoksnio storis atitinka vidaus, pramoninius ir tarptautinius standartus, pasiekia mikronų lygmens apdailą. Viso proceso metu nėra rankinio kontakto, o tai padidina gaminių atsparumą korozijai, atitinka pramonės standartus ir sumažina gaminio susidūrimo riziką dėl rankinio kontakto.

Pastaba: Galimi ir kiti paviršiaus apdorojimo metodai, tokie kaip juodinimas ir nikeliavimas, kuriuos galima pritaikyti pagal klientų poreikius.

Aplinkosaugos reikalavimai

Visi gaminiai atitinka aplinkosaugos reikalavimus medžiagų ir paviršiaus apdorojimo požiūriu, juos patvirtina ROHS ir REACH sertifikavimo ataskaitos.

MTEP ir pritaikymo galimybės

Mūsų profesionali MTTP techninė komanda turi 20 metų išsamią pramonės patirtį. Galime patenkinti klientų poreikius ir išspręsti jų skausmo taškus pagal specifinius reikalavimus ir taikymo sritis bei pritaikyti specialios formos diržų skriemulius. Nuoširdžiai kviečiame klientus pateikti pritaikymo brėžinius, įskaitant pritaikytus gaminius su nurodytomis žaliavomis ir paviršiaus apdorojimą, taip pat sveikiname užsienio klientus apsilankyti mūsų gamykloje.

Naujos organizacinės struktūros sinergija

Nauja organizacinė struktūra leidžia HAWEN patenkinti klientų lūkesčius efektyvaus bendradarbiavimo pagrindu.

Vidaus klientai ir rinkos dalis

Mes palaikome ilgalaikį strateginį bendradarbiavimą su vietiniais klientais, tokiais kaip „Sanjiang Electric“, „LG Tianjin“ ir „Nidec“, ir bendradarbiaujame daugiau nei dešimt metų. Iki šiol mūsų įmonė Kinijoje užėmė 20% vieno griovelio trapecinių diržų skriemulių rinkos.
