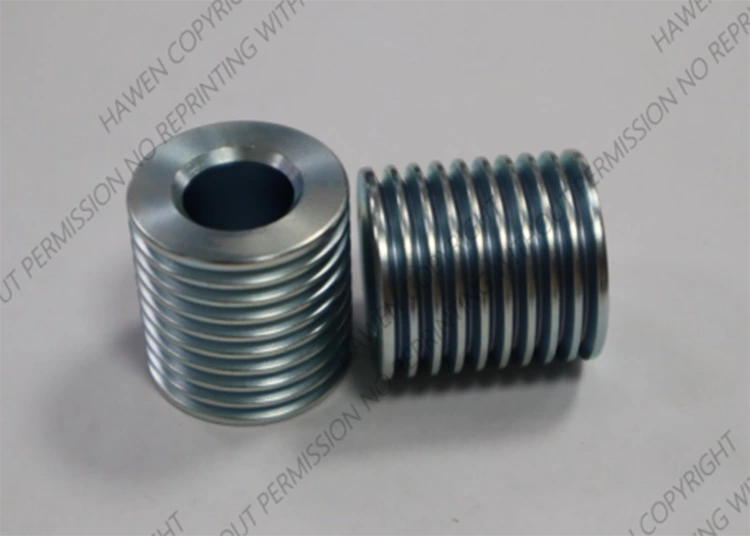

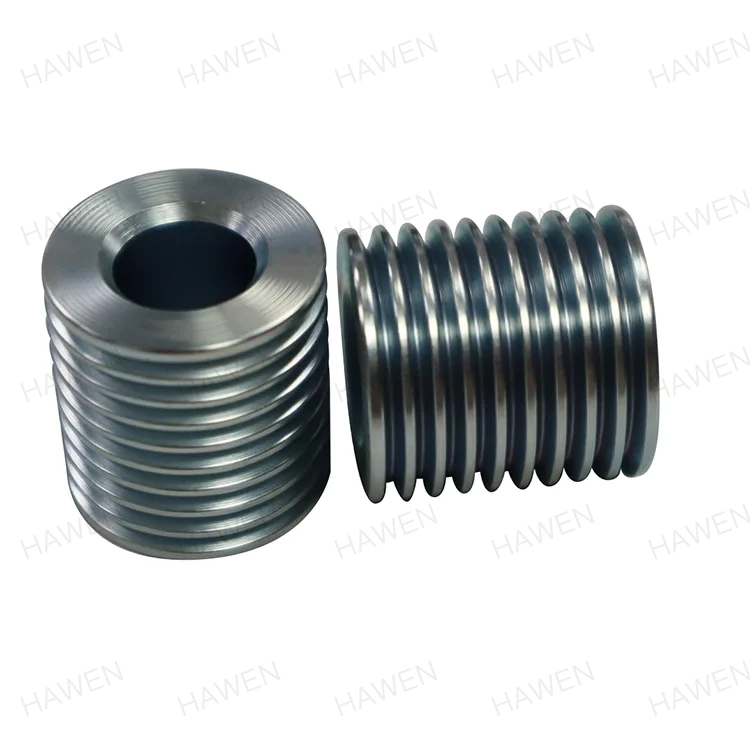

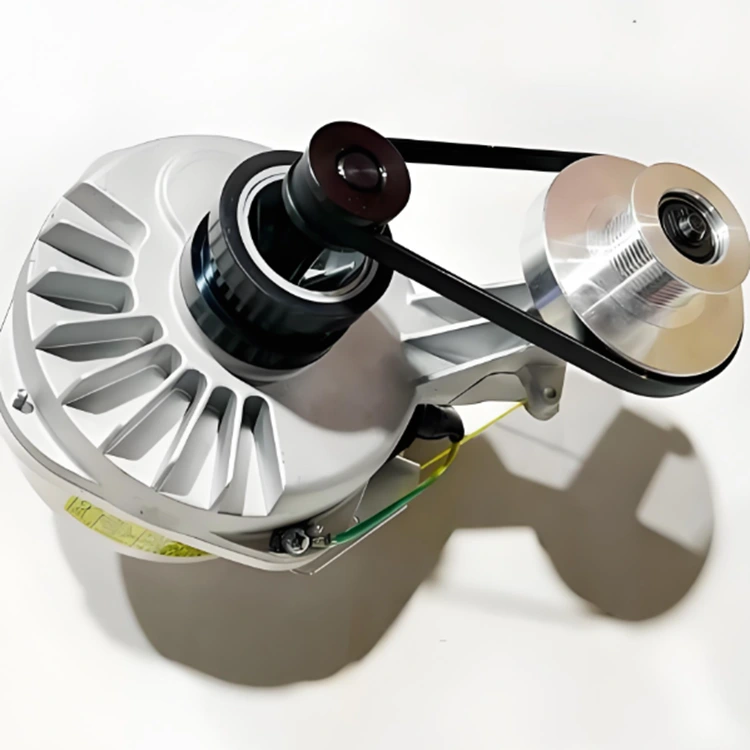

V formos diržo skriemulys

HAWEN yra įsipareigojusi tiekti aukštos kokybės skriemulius su pažangia gamybos patirtimi. Jo trapecinio diržo skriemulys pasižymi tiksliu apdirbimu ir patikimu veikimu. Kaip profesionalus gamintojas, siūlome pritaikytas paslaugas, atitinkančias pirkėjų poreikius variklių ir buitinės technikos pramonėje.

Gaminio specifikacija

Produkto taikymo laukai

HAWEN (Trilon) jau daugiau nei 20 metų aktyviai dirba universaliųjų variklių skriemulių pramonėje. Mūsų skriemuliai yra tiksliai apdirbti iš 45# anglinio plieno ir 1215 laisvai pjovimo plieno. Pusiau automatinius gamybos procesus pirmą kartą įdiegėme 2005 m., o 2012 m. pradėjome eksploatuoti savarankiškai sukurtą visiškai automatinę gamybos liniją, įgyvendindami integruotą gamybos procesą nuo batonėlių tiekimo iki gatavo produkto formavimo. Šis atnaujinimas ne tik sumažina darbo sąnaudas, bet ir pagerina gamybos efektyvumą, tuo pačiu užtikrinant itin aukštą gaminio tikslumą.

Palyginti su ankstesniais pusiau automatiniais procesais, mūsų gamybos efektyvumas padidintas 40%, o gaminio neatitikties rodiklis efektyviai kontroliuojamas žemiau 50 PPM. Esant aršiai rinkos kainų konkurencijai, mes patys sumažinome sąnaudas ir padidinome efektyvumą, taip pat padėjome savo klientams padidinti pelną ir išplėsti abipusę rinkos dalį.

HAWEN pagaminti skriemuliai gali sumažinti apkrovos poveikį energijos perdavimo metu; skriemulio pavara pasižymi stabiliu veikimu, mažu triukšmu ir žema vibracija. Mūsų gaminiuose yra didelio tikslumo vidinė kiaurymė, kurios leistinas nuokrypis yra ±0,003 mm, o išorinis apskritimas yra kontroliuojamas 0,03 mm atstumu, o tai užtikrina perdavimo proceso stabilumą ir ilgaamžiškumą. Mes griežtai kontroliuojame medžiagos kietumą ir terminio apdorojimo procesus, o gaminio paviršiaus šiurkštumas gali siekti Ra1,6 arba žemiau, efektyviai pagerindamas atsparumą dilimui ir atsparumą nuovargiui.

Naudojant visiškai automatinę internetinę testavimo įrangą, kiekvienas gaminys prieš pristatymą visiškai patikrinamas matmenų, geometrinių nuokrypių ir paviršiaus defektų, siekiant užtikrinti partijos nuoseklumą. Mes palaikome ilgalaikį bendradarbiavimą su gerai žinomais šalies ir užsienio automobilių gamintojais ir pelnėme platų pramonės pripažinimą. Turėdami 20 metų techninį kaupimą, mes nuolat optimizuojame medžiagų panaudojimą ir gamybos procesus. Mūsų skriemulių gaminiams suteiktas ISO9001 ir IATF16949 kokybės sistemos sertifikatas, užtikrinantis visišką atsekamumą nuo žaliavos sandėliavimo iki gatavos produkcijos pristatymo.

Produkto taikymo įranga ir pagrindiniai klientai

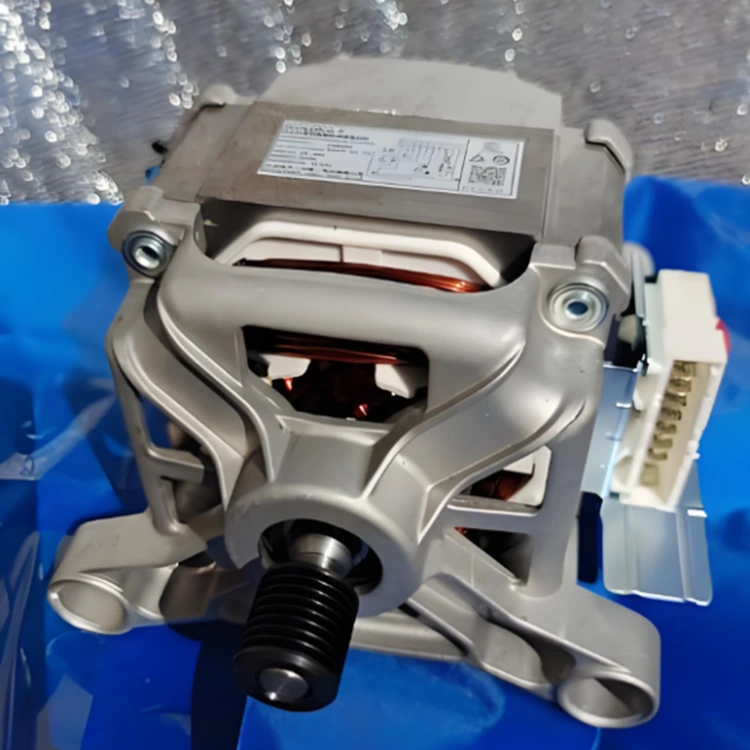

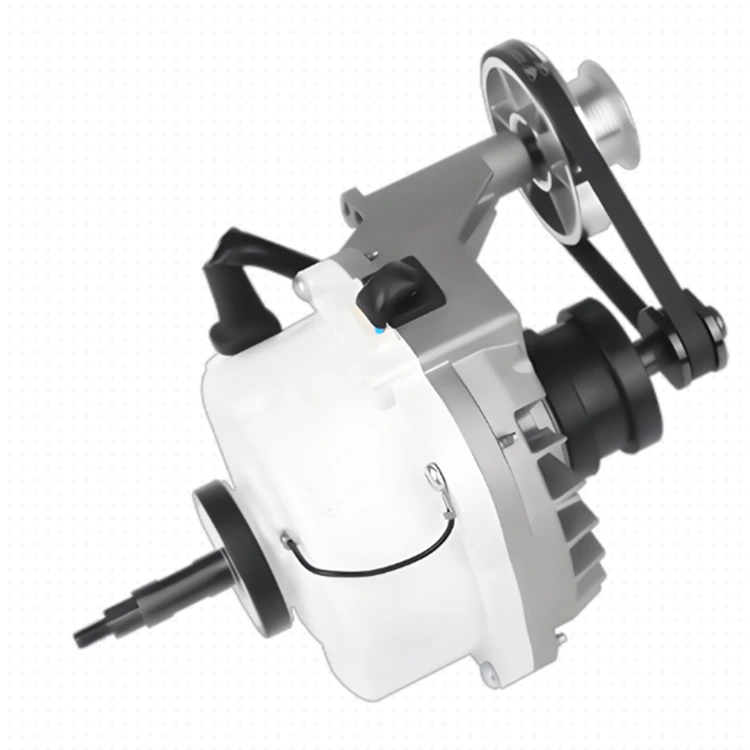

Pirmiau minėti produktai daugiausia naudojami plovimo varikliams ir universaliems varikliams, o galutiniai produktai yra skalbimo mašinos ir džiovyklės. Mūsų pagrindiniai klientai yra Nidec, Midea, Haier, Whirlpool, Galanz ir kitos žinomos įmonės.

1 parametrų lentelė

2 parametrų lentelė

Privalumai

Stiprūs MTTP pajėgumai ir automatizuota gamyba

HAWEN palaiko patyrusi tyrimų ir plėtros komanda bei labai automatizuota gamybos sistema. Kurdami būsimus produktus kartu su klientais, orientuojamės į realias taikymo sąlygas, nuodugniai analizuojame sistemos reikalavimus ir nuolat optimizuojame sprendimus, kad pateiktume tinkamiausią ir praktiškiausią dizainą, pelnydami ilgalaikį klientų pripažinimą.

100 % internetinė automatinė kokybės kontrolė ir didelio tikslumo gamyba

● Šaltinio kokybės kontrolė: griežta žaliavų įsigijimo kontrolė, siekiant užtikrinti nuoseklų ir stabilų medžiagų veikimą

● Tikslus apdirbimas: automatizuotas apdorojimas naudojant didelio tikslumo įrangą, su pagrindiniais leistinais nuokrypiais, pvz., vidinės kiaurymės paklaida ≤ 0,005 mm

● Viso proceso stebėjimas: internetinės tikrinimo sistemos realiu laiku stebi gamybos parametrus, kad greitai aptiktų ir ištaisytų nukrypimus.

● Nuosekli gaminio kokybė: pašalinus rankinio veikimo klaidas, užtikrinamas stabilus kiekvieno įrenginio veikimas

● Itin aukštas kvalifikacijos rodiklis: produkcijos išeiga siekia 99,995 %, o 100 % išeinančio patikrinimo rodiklis

● Efektyvumas ir išlaidų optimizavimas: automatizuoti procesai sumažina rankinį įsikišimą, pagerina efektyvumą ir sumažina gamybos sąnaudas

Griežti aplinkosaugos standartai ir tvari gamyba

● Ekologiškos medžiagos: naudojamas 1215 mažai anglies dioksido išskiriantis plienas, siekiant sumažinti kenksmingų medžiagų kiekį ir laikytis aplinkosaugos medžiagų standartų.

● Paviršiaus apdorojimas: visiškai automatizuotas juodojo oksido procesas leidžia išvengti rankinio užteršimo, pagerina atsparumą korozijai ir sumažina atliekų kiekį

● Aplinkosaugos sertifikatai: visi produktai atitinka ROHS, REACH ir kitus tarptautinius aplinkosaugos reglamentus

● Ekologiškas gamybos procesas: automatizuotos gamybos linijos sumažina energijos suvartojimą ir atliekų susidarymą, todėl gamyba visiškai nekontaktuojama.

Greitas MTTP atsakas ir pritaikymo galimybė

Mūsų tyrimų ir plėtros komanda greitai reaguoja ir gali sukurti pritaikytus specialios formos komponentus, atsižvelgdama į kliento pramoninės sistemos reikalavimus, padeda sutrumpinti kūrimo ciklus ir sumažinti kūrimo bei testavimo išlaidas.

Stabilūs ir pakankami gamybos pajėgumai

● 10 visiškai automatizuotų gamybos linijų

● 1 pilnai automatizuota paviršiaus valymo linija

● 1 visiškai automatizuota juodojo oksido apdorojimo linija

● 5 mln. vienetų per mėnesį pajėgumas

● Dabartinis mėnesinis pardavimas apie 3–4 mln. vienetų

● 40–60 % laisvų pajėgumų, rezervuotų būsimai rinkos paklausai palaikyti

Į rinką orientuoti integruoti sprendimai

● Sąnaudų mažinimas ir efektyvumo didinimas

● Mažas triukšmas ir aukštas kvalifikacijos lygis

● Atitinka aplinką

● Didesnis lankstumas keičiant dizainą

● Greiti ir efektyvūs sprendimų priėmimo procesai

● Trumpas žaliavų ir komponentų įsigijimo laikas

Įsikūręs Zhejiang provincijoje, Kinijoje, gerai žinomame gamybos centre, HAWEN naudojasi stipriu ir patikimu tiekėjų tinklu, kuris leidžia greitai reaguoti į klientų poreikius.

Ilgalaikės partnerystės vertė

Su patikima kokybe, dideliu efektyvumu ir patikrintais sprendimais HAWEN padeda klientams išvengti nereikalingų plėtros būdų. Kai klientai pasirenka HAWEN, jie dažniausiai lieka ilgalaikiais partneriais.

Pasirinkus HAWEN, per visą produkto gyvavimo ciklą sumažės kūrimo, testavimo, gamybos ir aptarnavimo po pardavimo kaštai.

Medžiagos pasirinkimas

1215 plienas yra mažai anglies išskiriantis laisvai pjaustomas plienas, pasižymintis puikiu apdirbimu, dideliu tikslumu ir puikia paviršiaus apdaila, todėl jis idealiai tinka tiksliųjų mechaninių komponentų gamybai.

Pagrindinės veikimo charakteristikos

● Puikus apdirbamumas: optimizuotas sieros ir kitų legiravimo elementų proporcijos žymiai pagerina tekinimo, frezavimo ir kitų apdirbimo procesų apdorojimo efektyvumą, sumažina įrankių susidėvėjimą ir sumažina gamybos sąnaudas.

● Mechaninės savybės: atsparumas tempimui ≥420 MPa (dalinių duomenų nuoroda ≥42 MPa, taikomi specifiniai pramonės standartai); Pailgėjimas ≥22%; Kietumas ≤160 HB.

Vidinės skylės tolerancijos kontrolė

Vidinės angos tolerancija turi pasiekti aukštą ±0,0025 mm tikslumą, todėl apdorojimo įrangai ir proceso stabilumui keliami itin griežti reikalavimai. Toks tikslus tolerancijos diapazonas reikalauja aukščiausio lygio apdirbimo įrangos (pvz., CNC staklių), aukštos kokybės pjovimo įrankių ir stabilių proceso sąlygų (pvz., temperatūros kontrolės, vibracijos slopinimo) – bet koks nedidelis nukrypimas gali sukelti gaminio kokybės defektus.

Siekdami užtikrinti šį tikslumą, taikome pažangius gamybos procesus: tai atliekama naudojant didelio tikslumo matavimo priemones (pvz., koordinačių matavimo mašiną (CMM)), griežtą proceso kontrolę (pvz., statistinio proceso kontrolę (SPC)) ir stabilizuotą apdirbimo aplinką, kuri garantuoja serijinės gamybos nuoseklumą.

Taikymo vertė: tiksliosiose transmisijos sistemose vidinės kiaurymės tolerancija tiesiogiai veikia tvirtinimo tarp komponentų ir velenų tikslumą, kuris yra labai svarbus transmisijos efektyvumui, triukšmo kontrolei ir gaminio tarnavimo laikui – tai pagrindinis techninis aukščiausios klasės gamybos rodiklis.

Išorinio apskritimo bėgimo valdymas

Kad būtų užtikrintas stabilumas ir ilgaamžiškumas perdavimo metu, išorinis apskritimas turi būti kontroliuojamas 0,03 mm atstumu. Mes įgyvendiname griežtą medžiagų eksploatacinių savybių atitikimo kontrolę, įskaitant medžiagos kietumą ir terminio apdorojimo procesus; gaminių paviršiaus šiurkštumas turi siekti Ra1,6 arba žemiau, kad būtų efektyviai padidintas atsparumas dilimui ir atsparumas nuovargiui.

45# plienas (anglies kiekis 0,42%-0,50%) yra plačiai naudojamas vidutinio anglies konstrukcinis plienas mechaninėje gamyboje.

Pagrindinės veikimo charakteristikos

Jis pasižymi dideliu atsparumu tempimui (≥ 600 MPa) ir vidutiniu plastiškumu, takumo riba yra maždaug 355 MPa, pailgėjimas apie 16 % ir vidutinis atsparumas smūgiams. Jo kietumas yra apie HB150-200 neapdorotoje būsenoje. Medžiaga turi mišrią perlito ir ferito mikrostruktūrą, kuri subalansuoja stiprumą ir kietumą, todėl tinka gaminti bendrus mechaninius komponentus, tokius kaip velenai, krumpliaračiai, šešiakampiai skriemuliai ir kt.

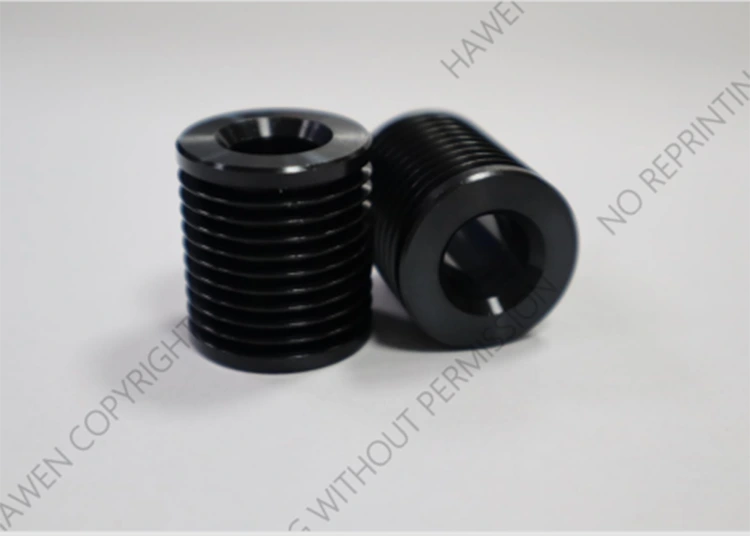

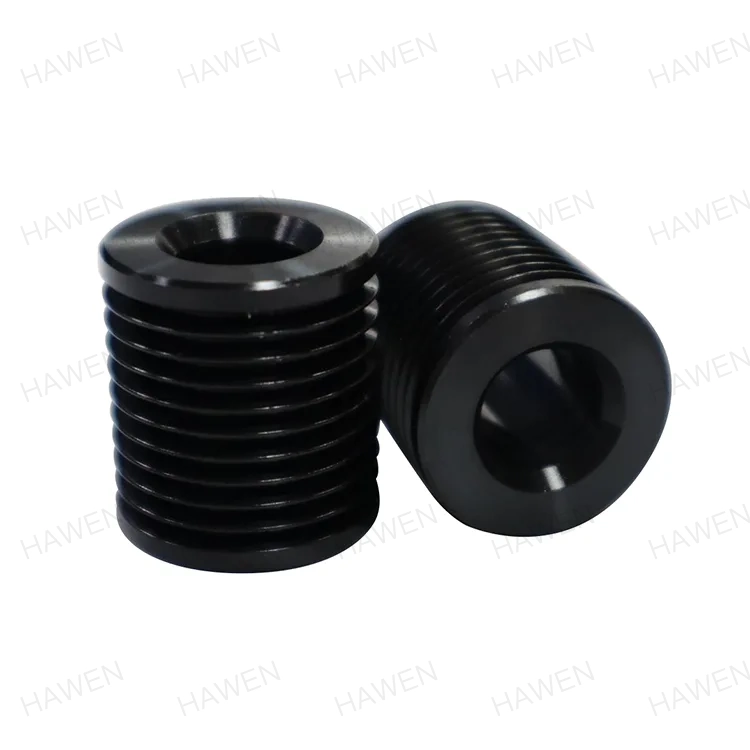

Paviršiaus apdorojimas – pačių sukurta visiškai automatinė juodosios oksidacijos gamybos linija

Skalbimo mašinų skriemuliai yra pagaminti iš metalinių medžiagų ir veikia drėgnoje skalbimo mašinų darbo aplinkoje, dėl kurios neišvengiamai sukels rūdys ir atsarginių dalių korozija. Mūsų įmonė turi profesionalią ir patyrusią pagrindinę tyrimų ir plėtros komandą; Per dešimtmečius trukusią praktinę patirtį ir pakartotinius bandymus sukūrėme šiam produktui pritaikytą paviršiaus apdorojimo formulę ir sukūrėme visiškai automatinę juodos oksidacijos gamybos liniją su integruota visiškai automatine džiovinimo sistema.

Viso proceso metu nėra rankinio kontakto su gaminiais, o tai ne tik padidina gaminių atsparumą korozijai, kad atitiktų pramonės standartus, bet ir sumažina gaminių susidūrimo riziką dėl sąlyčio su žmonėmis ir užtikrina gaminių veikimo stabilumą.

Taip pat galimi kiti galvanizavimo procesai, tokie kaip bendras galvanizavimas, galvanizavimas ir nikeliavimas, kuriuos galima visiškai pritaikyti pagal klientų poreikius.

Aplinkosaugos reikalavimai

Visi gaminiai atitinka griežtus aplinkos apsaugos reikalavimus, susijusius su žaliavų parinkimu ir paviršiaus apdorojimo procesais, ir yra patvirtinti oficialiomis ROHS ir REACH sertifikavimo ataskaitomis.

MTEP ir pritaikymo galimybės

Mūsų profesionali tyrimų ir plėtros bei techninė komanda turi 20 metų gilią patirtį skriemulių pramonėje. Galime visiškai patenkinti klientų reikalavimus ir išspręsti jų technines problemas pagal konkrečius jų taikymo scenarijus ir poreikius bei pritaikyti specialios formos skriemulius individualizuotoms pramoninėms sistemoms.

Nuoširdžiai sveikiname pritaikymą pagal pateiktus brėžinius, įskaitant pritaikytus gaminius su nurodytomis žaliavomis ir paviršiaus apdorojimo procesus. Taip pat nuoširdžiai kviečiame užsienio klientus apsilankyti mūsų gamykloje.

Naujos organizacinės struktūros sinergija

Naujos organizacinės struktūros sukurta sinergija leidžia HAWEN visapusiškai patenkinti klientų lūkesčius, remiantis nuodugniu ir efektyviu bendradarbiavimu.

Vietiniai klientai

Mūsų ilgalaikiai strateginiai partneriai yra „Midea“, „Whirlpool“, „Haier“, „Sanjiang Electric“, „LG Tianjin“, „Nidec“ ir kitos žinomos įmonės, kurių stabilūs bendradarbiavimo santykiai tęsiasi daugiau nei dešimtmetį. Iki šiol mūsų įmonė užėmė daugiau nei 95% šio produkto rinkos dalį Kinijoje.

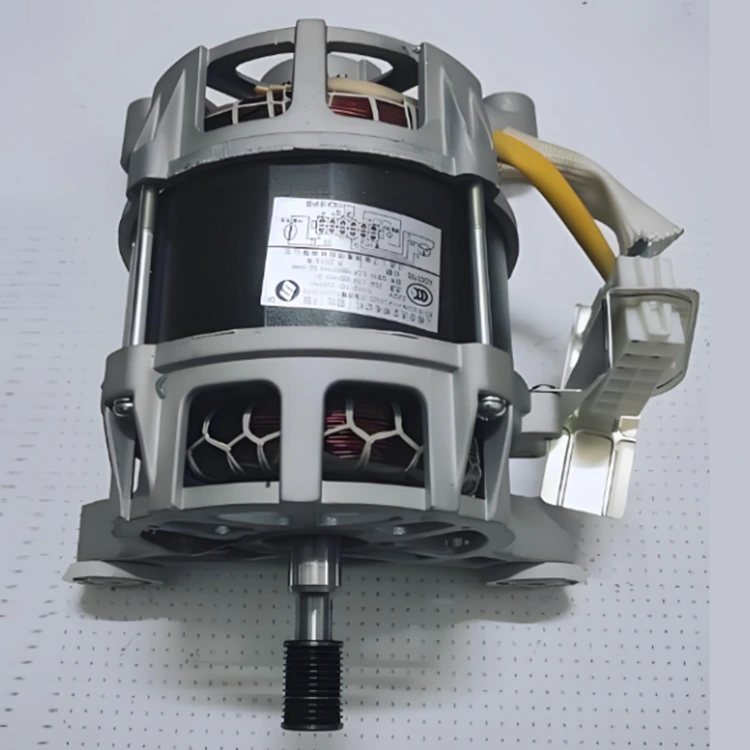

Mūsų skriemuliai yra naudojami universaliems varikliams, asinchroniniams varikliams, nuolatinių magnetų varikliams be šepetėlių ir DD tiesioginės pavaros varikliams. Užmezgėme bendradarbiavimo partnerystes su gerai žinomais variklių gamintojais, įskaitant Welling Motor, Yongchang Electric, Nanyang Motor ir kt.
