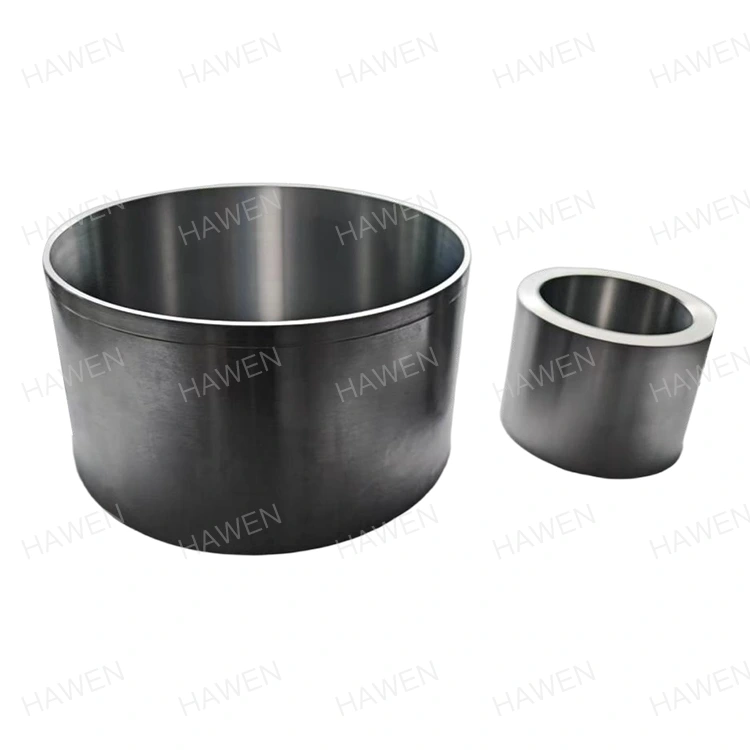

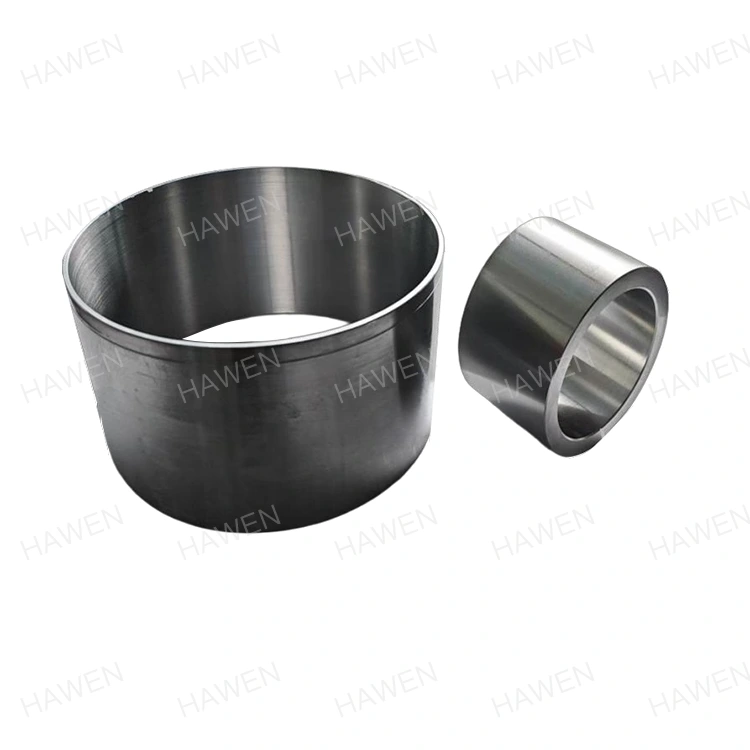

Rotoriaus šerdis

HAWEN daugiausia dėmesio skiria kokybiškų rotorių šerdims su pažangiomis tikslios gamybos patirtimi. Jo „Stator Core“ yra patikimai veikiantis robotų ginklų ir naujų energetinių transporto priemonių. Kaip profesionalus gamintojas, siūlome pritaikytas paslaugas, atitinkančias pirkėjų poreikius pramonės automatikos ir energetikos sektoriuose.

Gaminio specifikacija

Produkto taikymo laukai

HAWEN (Trilon) yra įmonė, daugiau nei 20 metų dirbanti mašinų pramonėje. Nuo 2015 m. daugiausia dėmesio skiriame statoriaus šerdžių, kurios daugiausia naudojamos bendrai robotų ginklų apsaugai ir energetikos pramonėje, MTTP ir gamyba. Mūsų statoriaus šerdys yra tiksliai apdirbtos iš 20# anglies plieno ir 42CrMo legiruotojo plieno.

Statoriaus šerdys, kaip pagrindinė įvairių elektros variklių pramonės sektoriuje sudedamoji dalis, naudojamos robotų ginklams, kompresoriams ir kitai įrangai. Jie realizuoja didelio efektyvumo elektromechaninį energijos konvertavimą, palaikydami automatizuotą gamybą ir procesų valdymą.

Energetikos ir energetikos pramonėje statoriaus šerdys plačiai naudojamos energijos gamybos įrangoje, pavyzdžiui, vėjo ir garo turbinose. Vėjo turbinų statoriaus šerdys turi specialią konstrukcinę konstrukciją su atviromis iškreiptomis plyšiais ir ventiliacijos plyšių plokštėmis, kad optimizuotų šilumos išsklaijimą, efektyviai sumažintų temperatūros kilimą ir elektromagnetinius nuostolius bei pagerintų įrangos veikimą ir tarnavimo laiką.

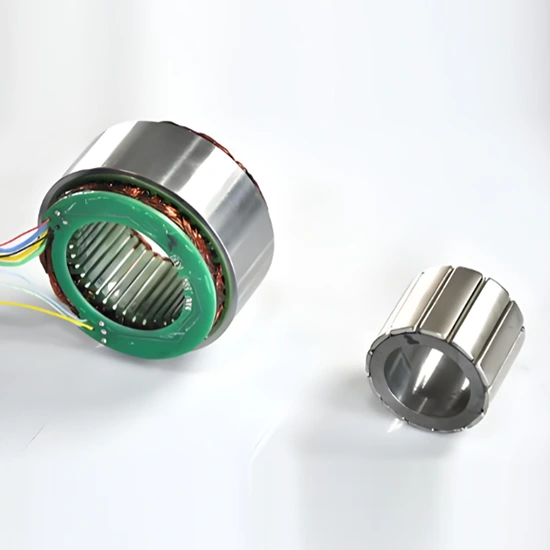

Transporto ir naujų technologijų srityse statoriaus šerdys yra pagrindinės naujų energetinių transporto priemonių variklių ir robotų servo variklių sudedamosios dalys. Jų didelio efektyvumo konstrukcija tiesiogiai veikia pavaros sistemų galios tankį ir energijos vartojimo efektyvumą. Statoriaus šerdžių techninė esmė yra medžiagų ir konstrukcijos optimizavimas.

Mūsų gaminiai apima daugybę pramonės šakų, daugiausia aptarnaujančių robotų rankų sąnarių apsaugos sritį, ir mes turime galimybę gaminti labai tiksliai ir tiksliai.

Produkto taikymo įranga ir pagrindiniai klientai

Pirmiau minėti produktai daugiausia naudojami pramoninių robotų ginklų varikliams, kurių pagrindiniai klientai yra „Nidec“, „Midea“, „Haier“ ir kitos žinomos įmonės.

Techniniai parametrai: 20# anglies plieno statoriaus šerdis

Techniniai parametrai: 42CrMo legiruotojo plieno statoriaus šerdis

Pagrindiniai privalumai

Gamybos ištekliai ir infrastruktūra

HAWEN ir toliau investuoja į automatizuotus gamybos išteklius, kad sukurtų stabilų gamybos pagrindą. Įrenginyje veikia 10 visiškai automatizuotų gamybos linijų, kurias palaiko automatizuota paviršiaus valymo linija ir automatizuota juodojo oksido apdorojimo linija, leidžianti vykdyti didelio masto ir nuolatinę gamybą.

Inžinerinė ekspertizė ir gaminių realizavimas

Palaikoma brandžios inžinierių komandos, HAWEN dalyvauja kuriant klientų produktus ankstyvoje stadijoje. Įvertinusi pramonės sistemos reikalavimus, konstrukcinį projektavimą ir medžiagų bei procesų parinkimą, HAWEN užtikrina, kad gaminiai atitiktų funkcinius ir eksploatacinius reikalavimus, tačiau išliktų gaminami ir keičiami.

Tikslus apdirbimas ir automatizuotas vykdymas

Visi kritiniai apdirbimo procesai atliekami naudojant didelio tikslumo automatizuotą įrangą. Šerdies matmenų valdymas yra stabilus, o pagrindiniai leistini nuokrypiai, pvz., vidinė angos paklaida, yra ≤0,005 mm. Automatizuotas vykdymas sumažina žmogaus įsikišimą ir užtikrina pakartojamumą bei nuoseklumą.

Visapusiškas kokybės valdymas ir duomenų stebėjimas

Kokybės kontrolė prasideda žaliavų tiekimo etape, kur griežtai kontroliuojamas nuoseklumas. Gamybos metu internetinės tikrinimo sistemos realiu laiku stebi pagrindinius parametrus, todėl galima laiku nustatyti ir ištaisyti nukrypimus. Proceso išeiga išlieka 99,995%, o prieš išsiunčiant patikrinama 100%.

Aplinkai nekenksmingos medžiagos ir švarūs procesai

HAWEN griežtai taiko aplinkosaugos reikalavimus medžiagų parinkimo ir gamybos procesuose. Produktai gaminami naudojant 1215 mažai anglies išskiriantį plieną, siekiant sumažinti kenksmingų medžiagų kiekį. Paviršiaus apdorojimas atliekamas visiškai automatizuotu juodojo oksido procesu, užkertant kelią rankiniam užteršimui, pagerinant atsparumą korozijai ir sumažinant atliekų kiekį. Produktai atitinka ROHS, REACH ir kitus tarptautinius aplinkosaugos reglamentus.

Tinkinimas ir sistemos suderinamumas

Atsižvelgdama į skirtingas klientų pramoninių sistemų konfigūracijas ir eksploatavimo sąlygas, HAWEN siūlo pritaikytus ir specialios formos dizainus, kad užtikrintų tinkamą pritaikymą ir veikimo patikimumą. Ankstyvas inžinierių įsitraukimas sumažina vėlesnių modifikacijų ir bandymų pastangas.

Gamybos pajėgumai ir pristatymo lankstumas

Bendras HAWEN mėnesio pajėgumas siekia maždaug 5 milijonus vienetų. Šiuo metu per mėnesį išsiunčiama 3–4 milijonai vienetų, todėl lieka 40–60 % pajėgumų. Ši struktūra palaiko projekto mastelį, pristatymo grafiko koregavimą ir rinkos paklausos pokyčius.

Regioninė tiekimo grandinė ir reagavimas

Įsikūręs Zhejiang provincijoje, viename iš pagrindinių Kinijos gamybos centrų, HAWEN naudingas ilgalaikis bendradarbiavimas su brandžiais vietiniais tiekėjais. Trumpas pirkimų laikas ir stabilus tiekimas padidina pristatymo patikimumą ir reagavimo greitį.

Klientų rezultatai ir ilgalaikė vertė

Dėl stabilių gamybos išteklių, efektyvaus inžinerijos vykdymo ir patikimos kokybės sistemos HAWEN padeda klientams pasiekti ekonomiškumo, mažo triukšmo, aukšto kvalifikacijos lygio ir aplinkosaugos reikalavimų. Pasirinkus HAWEN sumažinamos bendros kūrimo, testavimo, gamybos ir garantinio aptarnavimo išlaidos per visą produkto gyvavimo ciklą.

Medžiagos pasirinkimas

45# anglies plienas

45# Anglies plienas yra aukštos kokybės anglinis konstrukcinis plienas, kurio anglies kiekis yra maždaug nuo 0,42% iki 0,50%, priklausantis vidutinio anglies plieno kategorijai. Jo medžiagos tankis yra 7,85 g/cm³; jo cheminė sudėtis apima 0,50–0,80 % mangano, 0,17–0,37 % silicio, su griežtai kontroliuojamais priemaišų elementais, tokiais kaip fosforas ir siera. Mechaninės savybės ir terminis apdorojimas: pasižymi puikiomis visapusiškomis mechaninėmis savybėmis, jo tempiamasis stipris yra ne mažesnis kaip 600 MPa, o takumo riba ne mažesnė kaip 35 MPa, 5 MPa. ploto sumažinimas ne mažiau kaip 40%. Dėl prasto kietėjimo jis linkęs įtrūkti gesinant vandeniu ir pasižymi vidutiniu suvirinamumu – norint sumažinti vidinį įtempį, reikia pašildyti prieš suvirinimą ir atkaitinimą po suvirinimo. Grūdinimas ir grūdinimas (gesinimas plius grūdinimas aukštoje temperatūroje) terminio apdorojimo metu gali optimizuoti jo veikimą: gesinimo temperatūra paprastai yra apie 840 ° C, grūdinimo temperatūra yra 560–600 ° C, o kietumas gali siekti HRC 22–34.

42CrMo legiruotasis plienas

42CrMo yra itin didelio stiprumo legiruotasis konstrukcinis plienas, garsėjantis puikiomis visapusiškomis mechaninėmis savybėmis. Jis plačiai naudojamas pramonės srityse, kuriose keliami aukšti stiprumo ir kietumo reikalavimai. Jo pagrindinė cheminė sudėtis yra 0,38–0,45 % anglies (C), 0,90–1,20 % chromo (Cr), 0,25 % molibo (molibdeno). silicio (Si) ir mangano (Mn). Šis kompozicijos dizainas suteikia medžiagai didelį stiprumą, gerą kietumą, aukštą kietumą ir neryškų trapumą. Po grūdinimo ir grūdinimo jis gali pasiekti aukštą nuovargio ribą ir atsparumą įvairiems smūgiams, taip pat pasižymi puikiu atsparumu smūgiams žemoje temperatūroje. Mechaninės savybės: tempiamasis stipris σb ≥1080 MPa, takumo riba σs ≥930 MPa, pailgėjimas δ25 % smūgio ploto sumažinimas ≥5 %. Akv ≥63 J, atsparumas smūgiams αkv ≥78 J/cm²; kietumas atkaitintoje būsenoje yra 147–241 HB, o kietumas po gesinimo ir grūdinimo gali būti kontroliuojamas esant ≤217 HBW.

Proceso valdymas

● Skylės tolerancijos kontrolė: norint pasiekti aukštą ±0,008 mm tikslumą, apdorojimo įrangai ir proceso stabilumui keliami itin griežti reikalavimai. Toks tikslus tolerancijos diapazonas reikalauja aukščiausio lygio apdirbimo įrangos (pvz., CNC staklių), aukštos kokybės pjovimo įrankių, stabilių proceso sąlygų ir patikimų tvirtinimo detalių (pvz., temperatūros valdymo, vibracijos slopinimo); bet koks nedidelis nukrypimas gali sukelti gaminio kokybės defektus.Mes taikome pažangius gamybos procesus, kad užtikrintume šį tikslumą: pasiekiama naudojant didelio tikslumo matavimo prietaisus (pvz., koordinačių matavimo mašiną (CMM), apvalumo testerį, profilio matavimo prietaisą), griežtą proceso kontrolę (pvz., statistinio proceso kontrolę (SPC)) ir stabilizuotą gamybos apdirbimo aplinką. sistemose, angos tolerancija tiesiogiai veikia tvirtinimo tarp komponentų ir velenų tikslumą, kuris yra labai svarbus transmisijos efektyvumui, triukšmo kontrolei ir gaminio tarnavimo laikui – tai pagrindinis techninis aukščiausios klasės gamybos rodiklis.

Viso gamybos proceso metu vykdome griežtą kokybės kontrolę, kad užtikrintume gaminių stabilumą ir ilgaamžiškumą naudojimo metu.

● Medžiagos našumo suderinimas: griežtai kontroliuokite medžiagos kietumą ir terminio apdorojimo procesus, kad efektyviai padidintumėte atsparumą dilimui ir nuovargio stiprumą.

Paviršiaus apdorojimas – valymas ir pasyvavimas

Statoriaus šerdys yra pagamintos iš metalinių medžiagų ir veikia atšiaurioje aplinkoje, o tai neišvengiamai sukels rūdžių ir atsarginių dalių koroziją be tinkamo apdorojimo. Mūsų įmonė turi profesionalią ir patyrusią pagrindinę tyrimų ir plėtros komandą; Per ilgametę praktinę patirtį ir pakartotinius bandymus sukūrėme specialią paviršiaus apdorojimo formulę šiam produktui. Mes naudojame valymo ir pasyvavimo procesą kartu su visiškai automatine džiovinimo sistema, be jokio rankinio kontakto su produktais viso proceso metu. Tai ne tik padidina gaminių atsparumą korozijai, kad atitiktų pramonės standartus, bet ir sumažina gaminių susidūrimo dėl žmonių kontakto riziką bei užtikrina gaminių veikimo stabilumą.

Taip pat galimi kiti galvanizavimo procesai, tokie kaip bendras galvanizavimas, cinkavimas ir nikeliavimas, kuriuos galima visiškai pritaikyti pagal klientų poreikius.

Aplinkosaugos reikalavimai

Visi gaminiai atitinka griežtus aplinkos apsaugos reikalavimus, susijusius su žaliavų parinkimu ir paviršiaus apdorojimo procesais, ir yra patvirtinti oficialiomis ROHS ir REACH sertifikavimo ataskaitomis.

MTEP ir pritaikymo galimybės

Mūsų profesionali MTTP ir techninė komanda turi 20 metų išsamią pramonės patirtį. Mes galime visiškai patenkinti klientų reikalavimus, išspręsti jų technines problemas pagal konkrečius jų taikymo scenarijus ir poreikius bei pritaikyti specialios formos statoriaus šerdis. Nuoširdžiai sveikiname pritaikymą pagal pateiktus brėžinius, įskaitant pritaikytus gaminius su nurodytomis žaliavomis ir paviršiaus apdorojimo procesus. Taip pat nuoširdžiai kviečiame svečius iš užsienio apsilankyti mūsų gamykloje.

Naujos organizacinės struktūros sinergija

Naujos organizacinės struktūros sukurta sinergija leidžia HAWEN visapusiškai patenkinti klientų lūkesčius, remiantis nuodugniu ir efektyviu bendradarbiavimu.

Vietiniai klientai

Užmezgėme ilgalaikes strategines partnerystes su vietiniais klientais, tokiais kaip „Sanjiang Electric“, „LG Tianjin“ ir „Nidec“, su stabiliais bendradarbiavimo santykiais, besitęsiančiais daugiau nei dešimtmetį.
