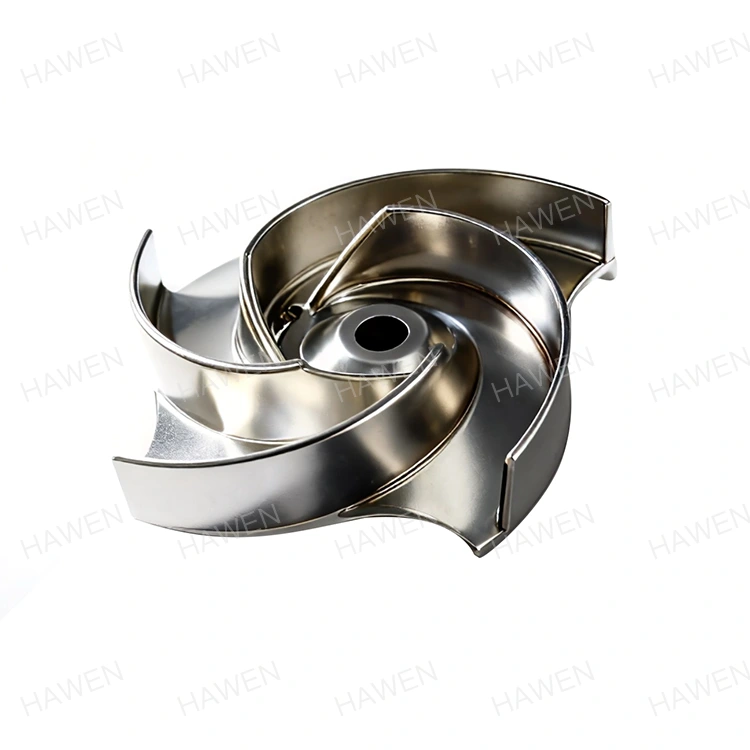

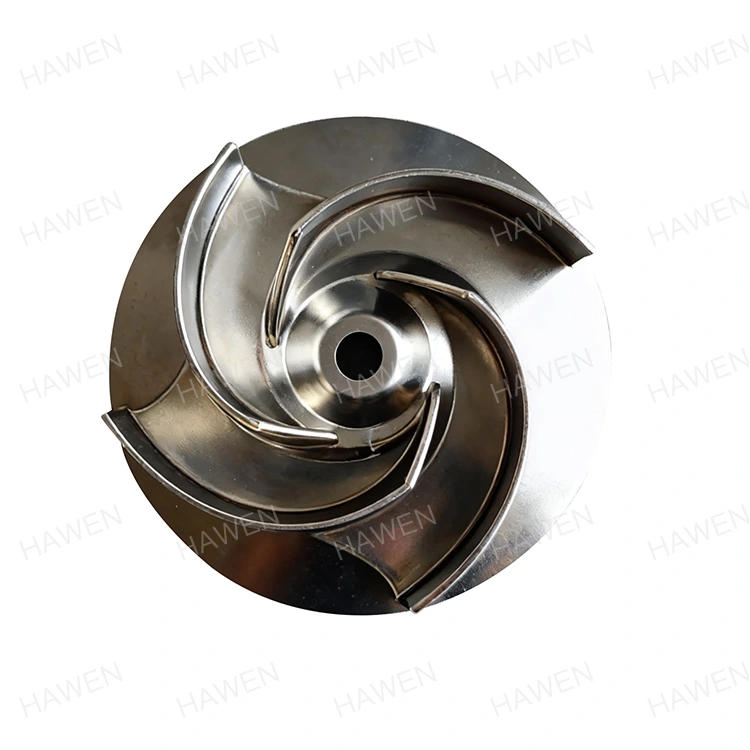

Atidarykite darbaratį

Kokią problemą išsprendžia atvira sparnuotė?

Daugelyje siurbimo sistemų skysčiai nėra švarūs. Pluoštai, kietosios dalelės ir suspenduotos dalelės gali greitai sumažinti efektyvumą arba sukelti užsikimšimą naudojant įprastos konstrukcijos sparnuočius.

Atvira sparnuotė išsprendžia šią problemą pašalindama priekinį gaubtą, leidžiantį skysčiui patekti tiesiai per atviras mentes. Ši struktūra žymiai pagerina atsparumą kietosioms dalelėms, todėl sparnuotė yra tinkama sudėtingoms skysčių sąlygoms.

Užuot sutelkęs dėmesį tik į maksimalų hidraulinį efektyvumą, ši konstrukcija teikia pirmenybę srauto patikimumui ir veikimo tęstinumui.

Struktūrinis dizainas ir darbo charakteristikos

Atvirą darbaratį sudaro mentės, sumontuotos ant centrinės stebulės be priekinės arba galinės dangtelio plokštės.

Struktūrinės charakteristikos

Visiškai atvira mentės struktūra

Atviras srauto kanalas su minimaliu apribojimu

Sumažėja užsikimšimo ir šiukšlių kaupimosi rizika

Veiklos elgsena

Išlaiko stabilų srautą net ir esant kintamam kietųjų medžiagų kiekiui

Leidžia dalelėms prasiskverbti pro ją neįstrigti

Tinka sistemoms, kurioms reikalingas dažnas srauto pertraukimas arba terpės keitimas

Našumo pranašumai realiose programose

Puiki apsauga nuo užsikimšimo

Tvarko skysčius, kuriuose yra pluoštų, smėlio ar smulkių kietųjų dalelių

Tinka nuotekų, dumblo ir technologinio vandens sistemoms

Paprasta ir tvirta konstrukcija

Mažiau konstrukcinių komponentų sumažina gedimo vietas

Mažesnis gamybos sudėtingumas pritaikytam dizainui

Lengvas patikrinimas ir valymas

Galima vizualinė apžiūra be visiško išmontavimo

Greitesnis valymas, palyginti su uždaru arba pusiau uždaru dizainu

Stabilus darbas nuo žemos iki vidutinės galvos

Patikimai veikia ten, kur didelis slėgis nėra pagrindinis reikalavimas

Išlaiko pastovų srautą svyruojančiomis darbo sąlygomis

Techninės specifikacijos

Tipiniai naudojimo scenarijai

Atvira sparnuotė dažniausiai naudojama sistemose, kuriose srauto patikimumas viršija maksimalų efektyvumą.

Įprasti taikymo scenarijai apima:

Komunalinių ir pramoninių nuotekų valymas

Nuotekų paėmimo stotys

Popieriaus ir celiuliozės apdorojimas

Žemės ūkio drenažas ir drėkinimas

Srutų ir nuosėdų perkėlimas

Siūlomi vaizdai:

Nuotekų siurblių įrengimas

Nuotekų valymo įrenginiai

Srutų ir drenažo sistemos

Kokybės kontrolė ir gamybos užtikrinimas

Kiekvienas sparnuotė yra gaminama kontroliuojamomis gamybos sąlygomis, siekiant užtikrinti funkcinį patikimumą.

Gaunamų medžiagų patikrinimas

Matmenų patikrinimas apdirbimo metu

Dinaminis balanso patikrinimas prieš pristatymą

Proceso dokumentacija atsekamumui užtikrinti

Siūlomi vaizdai:

Dinaminio balansavimo įranga

Apdirbimo ir tikrinimo procesai

Gamybos dirbtuvių apžvalga

Palyginimas su kitų tipų sparnuotėmis

Šis palyginimas parodo, kodėl atvira sparnuotė išlieka praktiškas sprendimas sudėtingose ​​​​skysčių aplinkose.

Aptarnavimas ir gamyba pagal užsakymą

Techninė konsultacija sparnuotės pasirinkimui

Atvirkštinė inžinerija iš pavyzdžių

Mažų partijų ir masinės gamybos palaikymas

Taikymu pagrįstos medžiagos rekomendacijos

Mūsų inžinierių komanda palaiko ilgalaikius projektus, kuriems reikia nuoseklaus veikimo ir tiekimo stabilumo.

Klientų pasitikėjimas ir rinkos priėmimas

Tiekiama siurblių gamintojams ir sistemų integratoriams

Naudojamas komunalinių ir pramoninių nuotekų projektuose

Stabilūs pakartotiniai pakeitimo ir priežiūros ciklų užsakymai

Patikima programoms, kuriose užsikimšimo rizika turi būti sumažinta iki minimumo

Siūlomi vaizdai:

Projekto svetainės nuotraukos

Eksportuokite pakuočių ir siuntų vaizdus

Inžinerijos ir gamybos komandos nuotraukos

Dažnai užduodami klausimai (DUK

1 klausimas: koks yra pagrindinis atviros sparnuotės apribojimas?

A: Hidraulinis efektyvumas yra mažesnis nei uždarų sparnuočių, ypač esant aukštai.

2 klausimas: ar šis sparnuotė tinka švaraus vandens siurbliams?

A: Jis gali būti naudojamas, bet uždaras arba pusiau atviras dizainas paprastai yra efektyvesnis švariems skysčiams.

3 klausimas: ar jį galima pritaikyti esamoms siurblių sistemoms?

A: Taip. Pagal brėžinius arba pavyzdžius palaikomi pasirinktiniai matmenys ir mentės geometrija.

4 klausimas: kaip užtikrinamas balansas?

A: Dinaminis balansavimas atliekamas pagal ISO standartus prieš išsiunčiant.

5 klausimas: kokia informacija reikalinga tinkinimui?

A: Siurblio modelis, darbinė terpė, sparnuotės dydis ir veikimo greitis.
