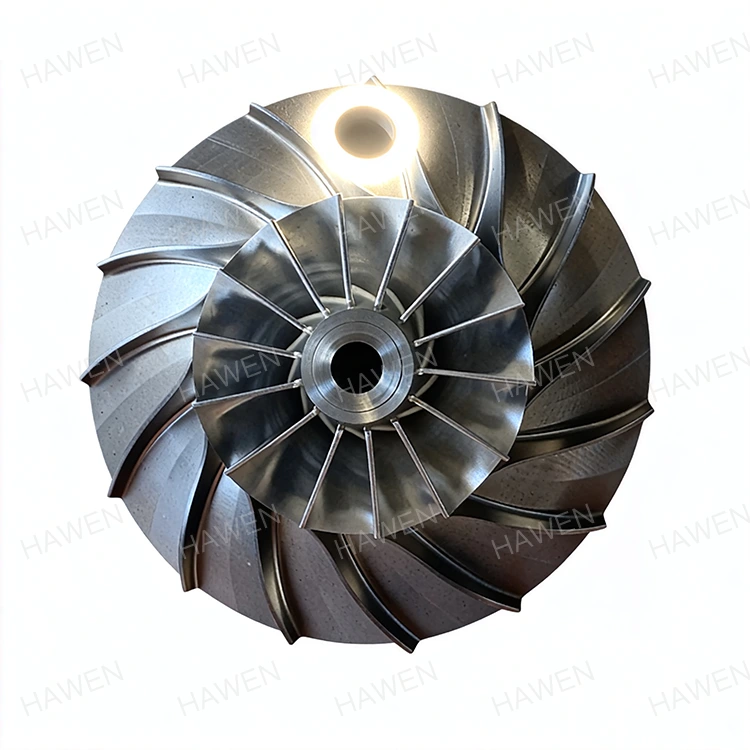

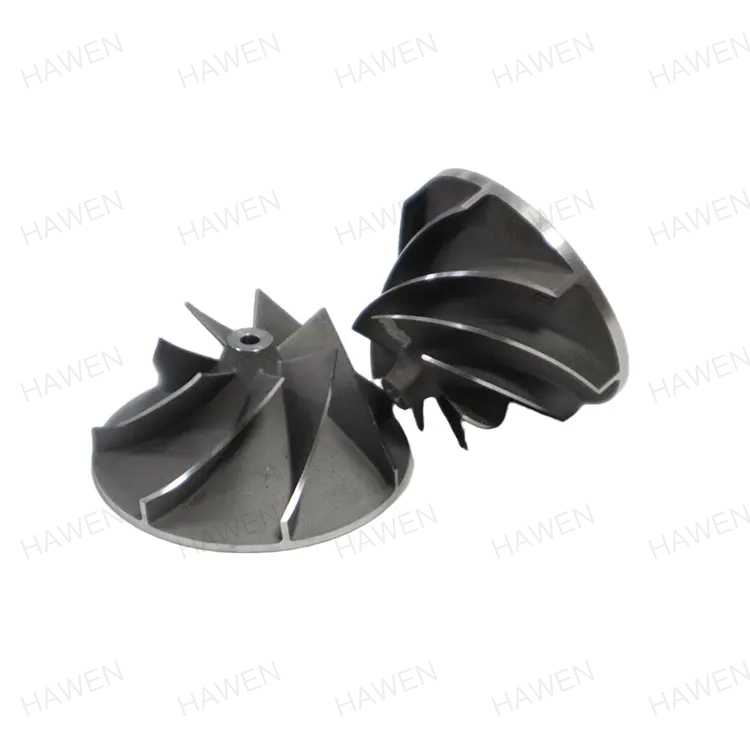

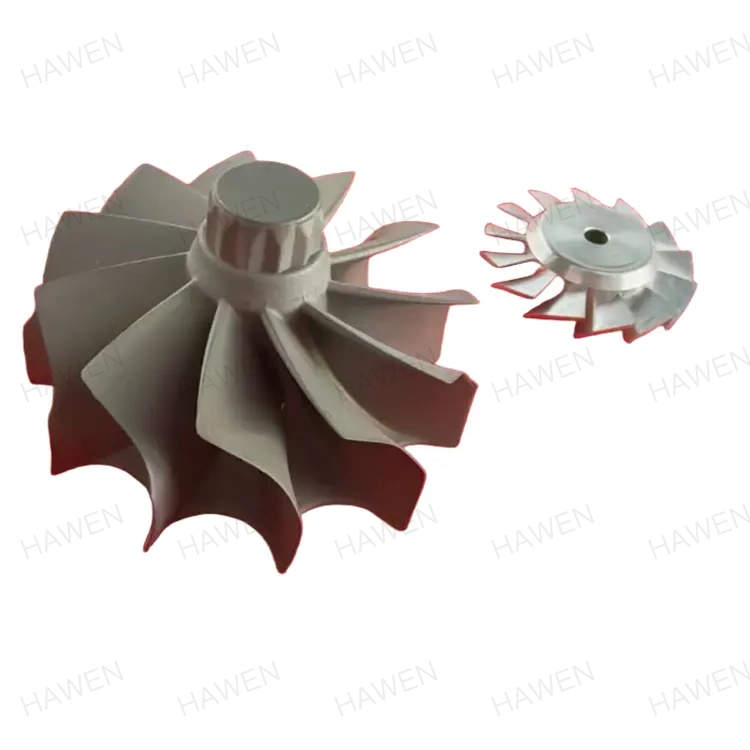

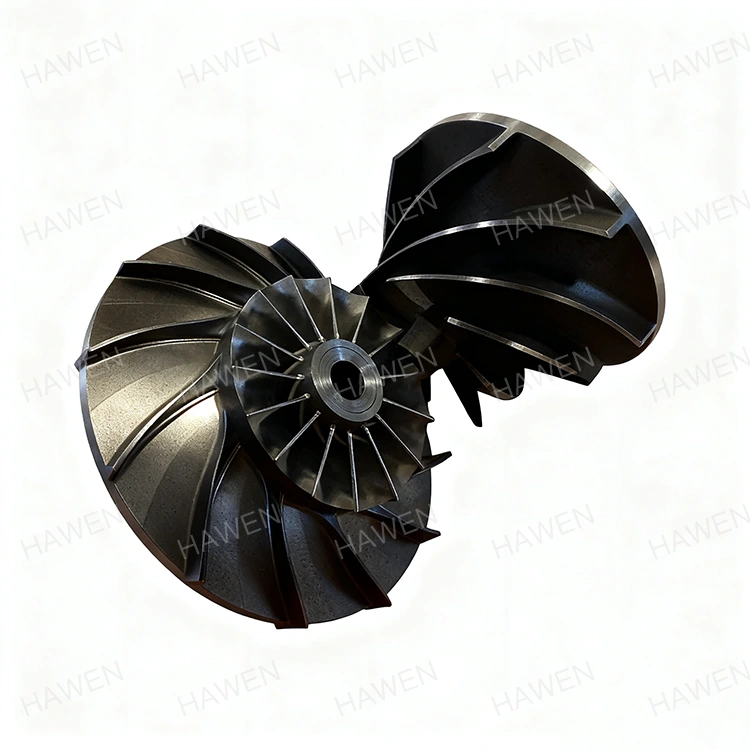

Aliuminio lydinio sparnuotė

Lengvos ir aukštos kokybės medžiagos pranašumas

Aliuminio lydinio sparnuotė žymiai sumažina svorį, palyginti su plieniniais arba ketaus sparnuotėmis, o tai pagerina siurblio efektyvumą ir sumažina variklio energijos sąnaudas.

Tipiškos naudojamos medžiagos, tokios kaip ADC12 arba 70 serijos aliuminio lydiniai, suteikia:

Mažas tankis sumažina sukimosi inerciją

Geras šilumos laidumas užtikrina efektyvų šilumos išsklaidymą

Pakankamas stiprumas vidutinio slėgio darbams

Atsparumas korozijai švelnioje vandeninėje aplinkoje

Gamybos iššūkiai ir tikslumo reikalavimai

Matmenų jautrumas

Aliuminio lydiniai yra linkę deformuotis apdirbimo metu dėl mažo standumo ir šiluminio plėtimosi. Didelio tikslumo sparnuotėms reikia:

Vidinė angos tolerancija ≤ 0,01 mm

Angos apvalumas ≤ 0,005 mm

Nuosekli mentės geometrija, užtikrinanti hidraulinį efektyvumą

Aplinkos kontrolė

Temperatūra dirbtuvėse turi būti 20–25°C

Drėgmės kontrolė yra būtina norint išvengti paviršiaus oksidacijos ir mikroįtrūkimų

Pjovimo skysčiai ir įrankių pasirinkimas yra optimizuoti, kad būtų sumažinta deformacija ir įtempis

Inžineriniai sprendimai ir automatizuota gamyba

HAWEN taiko pažangų CNC apdirbimą, automatizuotą matavimą ir procesų valdymą, kad įveiktų šiuos iššūkius:

Tikslus CNC frezavimas ir tekinimas užtikrina griežtus matmenų nuokrypius

Visiškai automatizuotos valymo, pasyvavimo ir anodavimo linijos apsaugo nuo paviršiaus užteršimo

Proceso stebėjimas leidžia anksti aptikti defektus ir sumažinti laužą

Dinaminis balansavimas užtikrina sklandų siurblio veikimą esant dideliam sukimosi greičiui

Techninės specifikacijos

Taikymo scenarijai

Aliuminio lydinio sparnuotė yra plačiai naudojama tais atvejais, kai reikalingi lengvi, efektyvūs ir korozijai atsparūs sparnuotės:

Džiovinimo mašinos ir skalbimo įranga: Sumažėjęs rotoriaus svoris sumažina variklio apkrovą

ŠVOK ir cirkuliaciniai siurbliai: geresnis energijos vartojimo efektyvumas švarių skysčių sistemose

Drėkinimo ir lengvosios pramonės siurbliai: vidutinio slėgio vandens tiekimas

Cheminis arba maisto perdirbimas: neabrazyvūs, mažo klampumo skysčiai

Siūlomi vaizdai:

Siurblių mazgai džiovyklose

ŠVOK cirkuliacinės sistemos

Lengvosios pramoninės vandens sistemos

Našumo privalumai

Lengvesnis nei plienas ar ketus, todėl sumažėja siurblio energijos sąnaudos

Puikus šilumos laidumas pagerina šilumos valdymą

Didelis matmenų tikslumas užtikrina stabilų srautą ir mažą vibraciją

Paviršius apdorotas aliuminis atsparus nedidelei korozijai, prailgindamas tarnavimo laiką

Kokybės kontrolė ir sertifikavimas

Žaliavų patikrinimas ir atsekamumas

CNC apdirbimas stebimas per SPC sistemas

Dinaminis balansavimas išbandytas pagal ISO 1940 G6.3 atitiktį

Paviršiaus apdorojimas tikrinamas dėl storio, šiurkštumo ir pasyvavimo kokybės

Siūlomi vaizdai:

CNC apdirbimo linija

Pasyvavimo ir anodavimo gamybos linija

Matmenų patikrinimas su CMM

Klientų vertė ir inžinerinis palaikymas

Individualūs dizainai, skirti OEM ir pramonės reikmėms

Greitas prototipų kūrimas ir pavyzdžių pristatymas sistemos testavimui

Ilgalaikis tiekimas masinei gamybai

Sumažėjusios eksploatacinės išlaidos dėl lengvo ir didelio tikslumo konstrukcijos

Siūlomi vaizdai:

Inžinierių komanda, atliekanti srauto modeliavimą

Gamyklos surinkimo linijos

Klientų projektų montavimas

Dažnai užduodami klausimai (DUK)

1 klausimas: ar aliuminio lydinio sparnuotės gali tvarkyti didelio klampumo skysčius?

A: Paprastai tinka mažo ir vidutinio klampumo skysčiams; didelio klampumo skysčiams gali prireikti pusiau atvirų arba atvirų plieninių sparnuočių.

2 klausimas: kaip gamybos metu išvengiama deformacijos?

A: Naudojant CNC apdirbimą, aplinkos kontrolę, optimizuotus pjovimo parametrus ir dinaminį balansavimą.

3 klausimas: ar galima apdoroti paviršių apsaugai nuo korozijos?

A: Taip. Gali būti taikomas pasyvavimas, anodavimas ir poliravimas, atsižvelgiant į taikymo reikalavimus.

4 klausimas: Ar galiu užsisakyti pagal pasirinktinius brėžinius ar veikimo specifikacijas?

A: Taip, mes siūlome pilną pritaikymą, kad atitiktų srauto, galvos ir sukimosi greičio reikalavimus.

5 klausimas: kokiose pramonės šakose dažniausiai naudojami aliuminio lydinio sparnuotės?

A: Skalbimo mašinos, ŠVOK sistemos, lengvieji pramoniniai vandens siurbliai, cheminis apdorojimas mažo klampumo skysčiais.

Santrauka

Aliuminio lydinio sparnuotė yra lengvos konstrukcijos, aukštų hidraulinių savybių ir atsparumo korozijai derinys, todėl tinka švariems skysčiams ir vidutinio slėgio darbams. Pažangus apdirbimas ir paviršiaus apdorojimas užtikrina matmenų tikslumą, patikimumą ir ilgesnį tarnavimo laiką.
