Investicinis liejimo nerūdijančio plieno sparnuotė

HAWEN yra pagrindinis Kinijos gamintojas ir tiekėjas, kurio specializacija yra nerūdijančio plieno nerūdijančio plieno sparnuotės blokai, skirti sunkiems pramoniniams siurbliams. Šie komponentai, sukurti taip, kad atlaikytų labai korozinę terpę, rūgštinę aplinką ir druskos tirpalus, užtikrina optimalų hidraulinį efektyvumą ir dinaminį stabilumą. Naudodami aukštos kokybės lydinius, įskaitant 304, 316 ir 2205 Duplex, mūsų gamybos procesas garantuoja tikslius leistinus nuokrypius, sklandų skysčių praėjimą ir minimalias priežiūros išlaidas. Bendradarbiaukite su mūsų inžinierių komanda, kad gautumėte patikimus OEM sprendimus, skirtus pratęsti įrangos tarnavimo laiką atšiauriomis eksploatavimo sąlygomis.

Tiksli liejimo technologija sudėtingoms sparnuotės konstrukcijoms

Šiuolaikinės pramoninės skysčių transportavimo sistemos, didelio slėgio cheminių procesų siurbliai ir specializuotos jūrinės cirkuliacijos sistemos reikalauja tikslios vidinės mentės geometrijos, subalansuotų dinaminių profilių ir sklandžių hidraulinių srautų kanalų. Tradiciniai smėlio liejimo metodai arba kelių dalių suvirinti gaminiai dažnai nepavyksta, kai bandoma pagaminti sudėtingus vidinius kanalus, nesukeliant paviršiaus šiurkštumo, matmenų netikslumų ar konstrukcinių trūkumų. Įdiegus silicio dioksido liejimą, šie inžineriniai apribojimai išsprendžiami atkartojant sudėtingus CAD modelius griežtu matmenų tikslumu tiesiai į kietą metalą.

Šis tikslus gamybos metodas pašalina tradicines jungties linijas ir įtempių koncentracijos taškus, sukuriant vieningą struktūrą, kuri optimizuoja skysčio dinamiką nuo to momento, kai terpė patenka į siurbimo akį, kol ji išeina iš išleidimo spiralės. Naudojant didelio tankio keramines formas ir vakuuminio liejimo būdus, gaunami komponentai įgauna beveik tinklinę formą, o tai drastiškai sumažina būtinybę atlikti platų metalo pašalinimą po liejimo.

Sudėtinga geometrija ir sklandūs srauto keliai

• Hidraulinių mentelių tikslumas:Tiksliai atkartoja sudėtingas, trimačiai išlenktas mentes, kad skystis būtų sklandžiai nukreipiamas, sumažinant vidinės trinties nuostolius, kavitacijos riziką ir energiją eikvojančią turbulenciją.
• Struktūrinis vientisumas:Suteikia vienalytę metalo grūdėtumo struktūrą, kurioje nėra vidinio dujų poringumo, susitraukiančių angų ar šalto uždarymo, būdingų žemesnės kokybės liejimo metodams.
• Beveik neto formos efektyvumas:Pasiekia itin griežtus matmenų nuokrypius tiesiai iš keraminės korpuso formos, taupant žaliavinę lydinio medžiagą ir sutrumpinant tolesnius CNC apdailos ciklus.
• Vienodas sienos storis:Išlaiko vienodus sienų matmenis aptrauktose ir atvirose dalyse, užtikrinant subalansuotą įtempių pasiskirstymą esant dideliam vidiniam hidrauliniam slėgiui.

Įvairios konstrukcinės parinktys

• Uždaras dizainas:Turi priekinius ir galinius gaubtus, kad visiškai uždarytų skysčio kanalus. Ši konfigūracija užtikrina maksimalų hidraulinį efektyvumą ir didelį galvos slėgį dirbant su skaidriais, nesikaupiančiais skysčiais.
• Pusiau atviras dizainas:Yra tik galinis gaubtas, suporuotas su atviromis mentėmis. Tai užtikrina optimalią konstrukcijos stiprumo ir tarpo pusiausvyrą, neleidžiant dalelėms kauptis siurbiant terpę, kurioje yra vidutinis kietųjų medžiagų kiekis.
• Atviras dizainas:Visiškai pašalina priekinius ir galinius gaubtus, atidengdama mentes tiesiai prie korpuso. Šis išdėstymas sukurtas specialiai sunkioms srutoms, labai klampiems skysčiams arba skysčiams, kuriuose yra ilgų pluoštų, siurbti.

Pagrindiniai nerūdijančio plieno medžiagos privalumai

Medžiagos pasirinkimas yra pagrindinė apsauga nuo ankstyvo mechaninio gedimo, galvaninės korozijos ir cheminio skilimo agresyvioje skystoje aplinkoje. Aukštos kokybės lydinių formulių naudojimas užtikrina, kad vidiniai komponentai išlaikytų struktūrinį vientisumą, paviršiaus lygumą ir matmenų stabilumą, net jei jie nuolat veikiami agresyvių cheminių medžiagų, sūraus vandens ar ekstremalios darbo temperatūros.

Pasirinkus investicinį liejimo nerūdijančio plieno sparnuotę, o ne įprastą anglinį plieną ar ketų, drastiškai sumažinamos bendros gyvavimo ciklo išlaidos, nes pailgėja nepertraukiamo veikimo laikas ir sumažėja neplanuotų sistemos išjungimų dažnis. Būdingas chromo kiekis sudaro savaime gyjančią pasyvią oksido plėvelę, kuri izoliuoja metalinę matricą nuo nuolatinio cheminio poveikio.

Lydinio klasės ir našumo pranašumai

• 304 klasės lydinys:Naudojamas kaip universalus pagrindas, užtikrinantis patikimą atsparumą bendrai atmosferos oksidacijai, organinėms rūgštims ir neutraliems pramoninių procesų skysčiams.
• 316 klasės lydinys:Su 2–3% molibdeno kiekiu ši klasė pasižymi išskirtiniu atsparumu taškinei ir plyšinei korozijai chloridų turinčiose terpėse, tirpikliuose ir rūgštiniuose proceso srautuose.
• 2205 dvipusis lydinys:Sujungia mišrią austenitinę ir feritinę mikrostruktūrą, kad būtų užtikrintas dvigubai didesnis takumo stiprumas nei įprastų austenitinių lydinių, taip pat puikus atsparumas įtempių korozijos įtrūkimams didelio druskingumo jūros vandens aplinkoje.

Gamybos procesas ir kokybės kontrolė

Norint tiekti didelio našumo komponentus sudėtingoms pramonės reikmėms, būtina griežta kokybės kontrolė kiekviename gamybos etape. Nuo pradinio didelio grynumo vaško raštų įpurškimo iki galutinio dinaminio balansavimo patikrinimo kiekvienas gamybos etapas yra reguliuojamas standartizuotų kokybės užtikrinimo protokolų.

Pažangios liejyklos technologijos užtikrina, kad cheminė sudėtis griežtai atitiktų tarptautines medžiagų specifikacijas, o automatizuota neardomoji testavimo įranga aptinka paslėptus vidinius trūkumus prieš išleidžiant gatavas prekes iš gamybos patalpos grindų.

Patikrinimo ir apžiūros protokolai

• Spektrografinė šilumos analizė:Kiekvienai lydalo partijai atliekama optinės emisijos spektrometrija, siekiant patikrinti, ar elementų sudėtis tiksliai atitinka ASTM, DIN ir ISO medžiagų standartus.
• 3D koordinačių matavimas:Didelio tikslumo CMM patikra patikrina svarbiausius matmenis, ašmenų kampus, akių skersmenis ir stebulės konfigūraciją pagal tikslius kliento inžinerinius brėžinius.
• ISO 1940 dinaminis balansavimas:Kiekvienas įrenginys yra dinamiškai subalansuotas pagal G6.3 ar aukštesnius standartus, naudojant automatinius balansavimo įrenginius, kad būtų pašalinta sukimosi vibracija, sumažintas guolių įtempis ir užtikrinamas tylus siurblio veikimas.
• Cheminis paviršiaus pasyvavimas:Užbaigtos dalys yra kontroliuojamos rūgštinio ėsdinimo ir pasyvavimo, kad būtų pašalintos laisvos geležies dalelės ir praturtinamas apsauginis chromo oksido paviršiaus sluoksnis.
• Neardomasis bandymas (NDT):Dažų įsiskverbimo tikrinimas ir skystų dažų bandymai taikomi kritinėms įtempių zonoms, kad būtų užtikrinta visiška apsauga nuo paviršių lūžtančių mikro įtrūkimų ar skylučių.

Skysčių programų našumo pranašumai

Investicinio liejimo nerūdijančio plieno sparnuotės integravimas į pramonines skysčių tvarkymo sistemas tiesiogiai užtikrina didelį veiklos efektyvumą, sumažina energijos sąnaudas ir pailgina mašinos tarnavimo laiką. Sklandžiai vidiniai skysčio kanalai žymiai sumažina vidinį skysčio pasipriešinimą, todėl elektrinės pavaros gali veikti maksimaliai efektyviai įvairiuose darbo taškuose.

Be to, aukšto lygio nerūdijančio plieno lydinių aukštas mechaninis kietumas ir tvirtumas užtikrina išskirtinį atsparumą lašelių erozijai ir vietinėms kavitacijos įduboms, užtikrinant, kad siurblys išlaikys pradinius slėgio ir srauto našumo rodiklius ilgus metus nepertraukiamo naudojimo.

Operatyvinis poveikis

• Pailginti aptarnavimo intervalai:Išskirtinis atsparumas dilimui apsaugo nuo erozijos, kurią sukelia didelio greičio skysčio srautas ir smulkios suspenduotos dalelės.
• Mažesnės bendros nuosavybės išlaidos:Minimalus paviršiaus užterštumas ir nulinis rūdžių nuosėdų susidarymas reiškia, kad reikia mažiau priežiūros, sunaudojama mažiau atsarginių dalių ir sumažėja veikimo prastovos.
• Nuolatinė hidraulinė galia:Stabilios mentelės geometrijos neleidžia srautui blogėti per ilgus veikimo ciklus, todėl užtikrinamas nuspėjamas proceso srautas ir stabilūs sistemos slėgio profiliai.
• Vibracijos mažinimas:Dinaminio balanso tikslumas apsaugo nuo veleno deformacijos, apsaugo mechaninius sandariklius ir pavaros guolius nuo ankstyvo mechaninio nusidėvėjimo.

Pramoniniai pritaikymai

Sukurti siekiant maksimalaus patikimumo kritinėje infrastruktūroje ir atšiauriomis pramonės sąlygomis, šie tiksliai išlieti komponentai nepriekaištingai veikia įvairiuose sudėtinguose sektoriuose, kur komponentų gedimas nėra išeitis.

• Pramoninis vandens valymas ir gėlinimas:Aukšto slėgio atvirkštinio osmoso padavimo sistemos, sūraus vandens cirkuliacija ir jūros vandens paėmimo apdorojimo įrenginiai.
• Cheminis ir naftos chemijos perdirbimas:Saugus koncentruotų rūgščių, šarminių tirpalų, organinių tirpiklių ir ėsdinančių cheminių aplinkinių srautų tvarkymas.
• Jūrų ir jūrinės mašinos:Kritinės jūros vandens aušinimo grandinės, triumo tvarkymas, balasto perdavimo sistemos ir atviroje jūroje esantys platforminiai gaisrinių siurblių įrenginiai.
• Maisto, gėrimų ir pieno perdirbimas:Valgomųjų skysčių, sirupo koncentratų ir plovimo tirpalų higieninis perkėlimas, kuriam reikalingi neteršiantys, pasyvinti lygūs paviršiai.
• Farmacijos ir biotechnologijų gamyba:Itin grynas skysčio perkėlimas ir reaktyvi sultinio cirkuliacija, kur aukšti paviršiaus apdailos standartai neleidžia bakterijoms prilipti.
• Plaušienos, popieriaus ir tekstilės apdorojimas:Pluoštinių suspensijų, agresyvių baliklių ir aukštos temperatūros dažų skysčių tvarkymas neužsikimšant ir nesukeliant korozijos.

Techninės specifikacijos

Šios komponentų linijos eksploatacinės galimybės ir techniniai parametrai yra apibendrinti toliau pateiktoje išsamioje inžinerinių nuorodų lentelėje:

Tinkinimo galimybė

Siekiant patenkinti įvairius OĮG mašinų gamintojų ir pasaulinių inžinerinių projektų reikalavimus, visapusiškos individualios gamybos paslaugos teikiamos tiesiogiai iš skaitmeninio projektavimo išteklių arba fizinių fizinių prototipų. Naudodamos pažangius 3D modeliavimo ir skysčių modeliavimo įrankius, inžinierių komandos tiesiogiai bendradarbiauja su įrangos kūrėjais, siekdamos patobulinti ašmenų kampus, stebulės jungtis ir gaubtų tarpus, kad optimaliai veiktų pritaikytuose siurblių korpusuose.

Nesvarbu, ar gaminate vienkartinius prototipus specializuotoms skysčių sistemoms, ar didinate OEM serijinę gamybą, lanksti įrankių sąranka ir tikslaus apdirbimo galimybės garantuoja greitą pristatymo laiką ir tikslią griežtų inžinerinių tolerancijos specifikacijų laikymąsi.

Individualios inžinerijos parinktys

• Piešiniais paremta gamyba:Tiesioginė gamyba, pagrįsta kliento pateiktais 2D CAD brėžiniais, 3D STEP/IGES modeliais arba fizinio pavyzdžio atvirkštine inžinerija.
• Pasirinktinis stebulės ir rakto įrankis:Pritaikomi veleno kiaurymės matmenys, įdubos, sriegių tvirtinimai ir pavaros grioveliai, kad atitiktų patentuotas variklio veleno sąsajas.
• Hidraulinis profiliavimas:Peilių skaičiaus, išėjimo kampo ir gaubto geometrijos modifikavimas, siekiant optimizuoti galvos srauto kreives konkrečioms darbo sąlygoms.
• Specializuotos paviršiaus dangos:Dėvėjimui atsparių arba trintį mažinančių paviršių apdorojimas itin abrazyvioms srutų aplinkoms.

Lyginamieji pranašumai

Supratimas, kaip įvairūs metalų lydiniai veikia sunkiomis darbo sąlygomis, padeda gamyklos vadovams ir įrangos projektuotojams pasirinkti tinkamą medžiagą, užtikrinančią ilgalaikę veiklos sėkmę. Žemiau esančioje palyginimo lentelėje išryškinti pagrindiniai skysčių įrangos gamyboje naudojamų įprastų struktūrinių lydinių veikimo skirtumai:

Kodėl verta rinktis mus

Tinkamo gamybos partnerio pasirinkimas yra toks pat svarbus kaip ir tinkamų žaliavų pasirinkimas. Kaip specializuotas gamybos centras, veikiantis pagal šiuolaikines kokybės valdymo sistemas, mūsų įmonė sujungia pažangią metalurgijos liejimo technologiją su visapusiškomis tiksliomis apdailos paslaugomis, kad visose pasaulio rinkose būtų tiekiami aukštos kokybės komponentai.

• Įrodytas gamybos paveldas:Gilios inžinerijos šaknys tikslaus mechaninio apdirbimo srityje, paremtos modernia gamybos infrastruktūra ir dešimtmečius trunkančia pramonės pažanga.

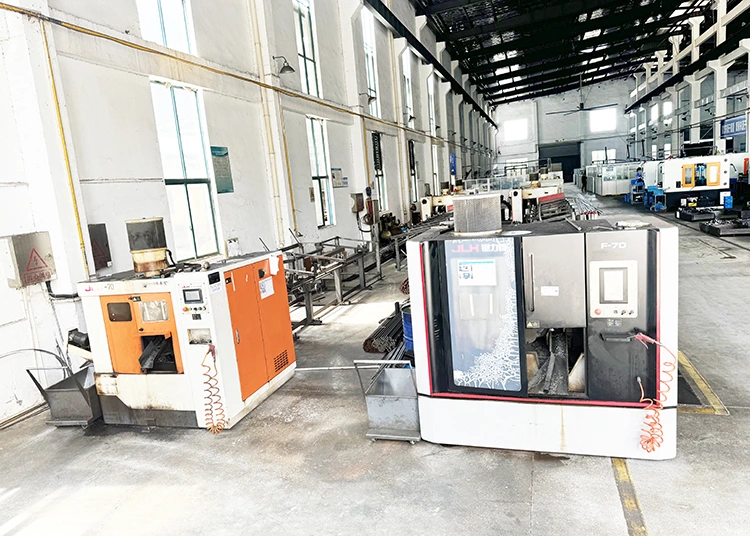

• Tvirtas gamybos pajėgumas:Šiuolaikinės liejyklos ir automatizuotos CNC apdailos linijos, galinčios palaikyti didelio masto gamybos kvotas su stabiliais apyvartos grafikais.

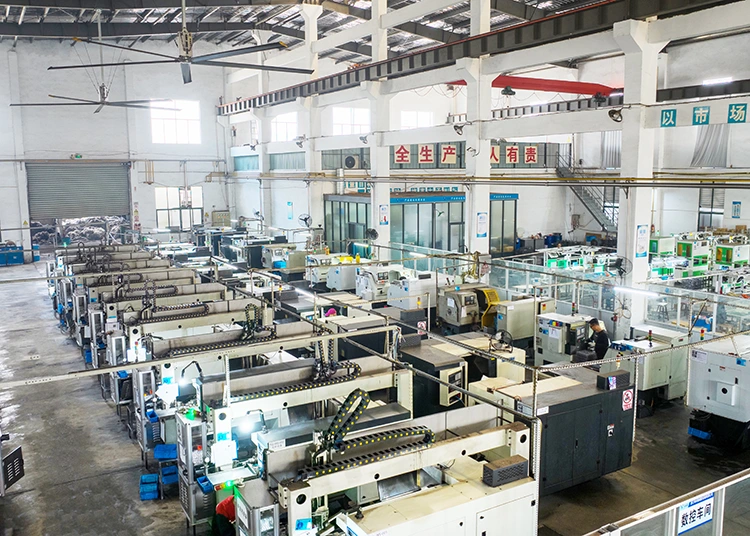

• Vidinė kokybės kontrolė:Visiškai integruotos tikrinimo laboratorijos, aprūpintos CMM, OES spektrografais, dinaminio balansavimo įrenginiais ir neardomųjų bandymų rinkiniais.
• Pasaulinis inžinerinis palaikymas:Patyrusios techninės komandos, siūlančios specialią palaikymą medžiagų pasirinkimui, greitam prototipų kūrimui ir įrankių optimizavimui nuo CAD iki liejyklos.
• Atsekamumas nuo galo iki galo:Su kiekviena gamybos partija pateikiami išsamūs medžiagų sertifikavimo, patikrinimo įrašai ir matmenų patikros ataskaitos.

Dažnai užduodami klausimai (DUK)

1 klausimas: koks yra pagrindinis eksploatacinis pranašumas, kai pasirenkamas investicinis silicio dioksido liejimas, palyginti su įprastiniu smėlio liejimu?

Silicio dioksido liejinys užtikrina žymiai lygesnę paviršiaus apdailą (paprastai Ra 3,2 µm arba geresnę liejimo formą) ir mažesnius matmenų nuokrypius. Tai užtikrina puikų vidinį hidraulinį efektyvumą, mažesnę skysčių trintį, mažesnę kavitacijos riziką ir minimalų apdirbimo darbą po liejimo, palyginti su grubiomis smėlio liejimo dalimis.

2 klausimas: kokia nerūdijančio plieno lydinio rūšis turėtų būti pasirinkta didelio druskingumo jūros vandens siurbimo sistemoms?

Nors 316 klasė užtikrina tinkamą bendrųjų chlorido tirpalų atsparumą korozijai, 2205 dvipusis lydinys labai rekomenduojamas koncentruotam jūros vandeniui, jūrinei cirkuliacijai ir gėlinimo sistemoms. 2205 Duplex siūlo puikų atsparumą duobėms, plyšinei korozijai ir įtempių korozijos įtrūkimams bei dvigubai didesnę mechaninę takumo ribą nei standartiniai 300 serijos lydiniai.

3 klausimas: kaip dinaminis balansavimas pagal ISO 1940 standartą pagerina skysčių įrangos ilgaamžiškumą?

Dinaminis balansavimas pašalina asimetrinį masės pasiskirstymą per besisukantį komponentą. Balansavimas pagal ISO 1940 G6.3 arba G2.5 standartus drastiškai sumažina radialinę ir ašinę vibraciją eksploatacijos metu, užkertant kelią priešlaikiniam siurblio guolių, mechaninių veleno sandariklių ir elektros pavaros movų gedimams.

4 klausimas: ar investicinio liejimo nerūdijančio plieno sparnuotė gali būti modifikuota taip, kad būtų galima apdoroti skysčius, kuriuose yra daug kietųjų medžiagų?

Taip. Nurodant pusiau atvirą arba atvirą konstrukcijos konfigūraciją individualaus liejimo etape, maksimaliai padidinami vidiniai tarpai. Tai leidžia skysčiams, kuriuose yra suspenduotų dalelių, mažų kietųjų dalelių ar pluoštinių terpių, laisvai prasiskverbti pro siurblio korpusą, nesukeliant vidinio užsikimšimo ar greitos mentelės erozijos.

5 klausimas: kokie paviršiaus apdorojimo metodai rekomenduojami siekiant maksimaliai padidinti cheminį atsparumą?

Cheminis ėsdinimas ir pasyvinimas rekomenduojamas kaip įprasta praktika, siekiant pašalinti likučius paviršiaus geležies teršalus ir optimizuoti natūralų apsauginį chromo oksido sluoksnį. Didelio grynumo higienos reikmėms gali būti taikomas mechaninis veidrodinis poliravimas arba elektropoliravimas, siekiant sumažinti paviršiaus šiurkštumą iki Ra 0,4 µm, užkertant kelią bakterijų sukibimui ir nuosėdų kaupimuisi.

6 klausimas: kokia techninė dokumentacija ir kokybės užtikrinimo ataskaitos pateikiamos su individualiais užsakymais?

Standartiniai pristatymo dokumentai apima cheminių medžiagų gamyklos sertifikatus (EN 10204 3.1), matmenų CMM tikrinimo lapus, dinaminio balansavimo bandymų sertifikatus ir terminio apdorojimo proceso įrašus, kad būtų užtikrintas visiškas medžiagų atsekamumas ir eksploatavimo atitiktis.
