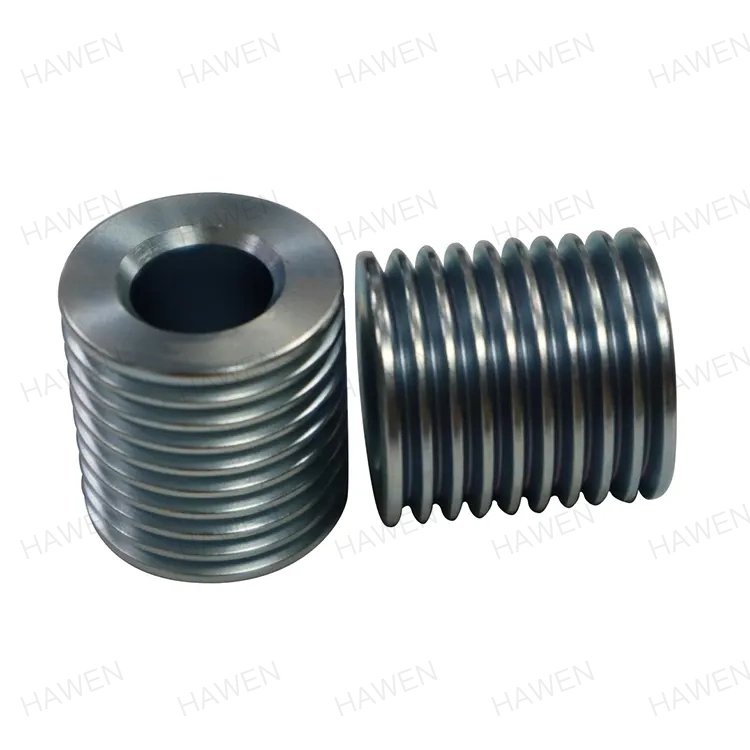

Kaip diržo skriemuliai sumažina vibraciją, kai jie yra suporuoti su sparnuotėmis ir svoriais?

Bet kurioje besisukančioje mašinų sistemoje vibracija yra priešas. Jis pagreitina nusidėvėjimą, kelia triukšmą, sumažina efektyvumą ir gali sukelti katastrofišką gedimą, jei nebus patikrinta. Kai diržu varomoje sistemoje yra sparnuotė – ventiliatoriuje, siurblyje ar kompresoriuje – vibracijos potencialas labai padidėja. Darbaratis sukuria savo dinamines jėgas ir šios jėgos sąveikauja su diržo skriemuliais, diržu ir visa pavaros sistema. Rezultatas gali būti sudėtingas vibracijos modelis, kurį sunku diagnozuoti ir dar sunkiau pašalinti. Tačiau su tinkamu dizainu ir inžinerija, diržų skriemuliai gali atlikti pagrindinį vaidmenį mažinant vibraciją, o ne ją sukelti. Tinkamai suporuoti su sparnuotėmis ir balansiniais svoriais, diržo skriemuliai tampa suderintos sistemos dalimi, kuri sklandžiai veikia net esant dideliam greičiui ir esant įvairioms apkrovoms.

Klausimas, kaip diržo skriemuliai sumažina vibraciją, kai jie yra suporuoti su sparnuotėmis ir svoriais, yra dinaminės pusiausvyros, slopinimo ir sistemos integravimo klausimas. Tai apima supratimą apie vibracijos šaltinius, kiekvieno komponento vaidmenį pavaros mechanizme ir inžinerinius metodus, kurie gali būti naudojami norint neutralizuoti nepageidaujamus svyravimus. Šiame straipsnyje bus nagrinėjami techniniai principai, susiję su vibracijos mažinimu diržinėmis sparnuotės sistemose. Aptarsime vibracijos šaltinius, diržų skriemulių konstrukcijos ypatybes, kurios prisideda prie sklandaus veikimo, balansinių svorių vaidmenį ir sistemos lygio svarstymus, užtikrinančius optimalų veikimą. Taip pat pateiksime išsamias specifikacijasDiržo skriemuliaiiš mūsų gamyklos Zhejiang Hawen Electromechanical Co., Ltd.

Turinys

• 1. Kokie yra diržo varomų sparnuočių sistemos vibracijos šaltiniai?
• 2. Kaip skriemulio balansas veikia sistemos vibraciją?
• 3. Kokį vaidmenį vibracijos valdyme atlieka balansiniai svoriai?
• 4. Kaip skriemulio konstrukcija slopina vibraciją?
• 5. Kaip diržo skriemuliai, sparnuotės ir svoriai derinami kaip sistema?
• 6. Kokios specifikacijos apibūdina vibraciją mažinantį diržo skriemulį?
• 7. Dažnai užduodami klausimai (DUK)
• 8. Išvada

1. Kokie yra diržo varomų sparnuočių sistemos vibracijos šaltiniai?

Norėdami suprasti, kaip diržo skriemuliai mažina vibraciją, pirmiausia turime suprasti, iš kur kyla vibracija. Diržu varomoje sparnuotės sistemoje vibracija gali kilti iš kelių šaltinių. Pirmasis yra besisukančių komponentų disbalansas. Nelabai subalansuotas sparnuotė generuos išcentrinę jėgą, kuri sukasi kartu su juo, sukurdama vieną kartą per apsisukimą vykstančią vibraciją. Tas pats pasakytina ir apie diržų skriemulius. Jei skriemulys yra nesubalansuotas, jis generuos savo vibraciją. Antrasis šaltinis yra nesutapimas. Jei skriemulys ir sparnuotės velenas nėra idealiai suderinti, diržas bėgs kampu, sukurdamas šonines jėgas, sukeliančias vibraciją. Trečias šaltinis – diržo defektai. Diržas su standžiu tašku, gumuliu ar nelygiu sandūriu sukels periodišką smūgį, kai jis eis per skriemulius. Ketvirtasis šaltinis – rezonansas. Kiekviena mechaninė sistema turi natūralius dažnius. Jei vibracijos šaltinis, pvz., sparnuotės sukimosi greitis, atitinka natūralų dažnį, vibracija bus sustiprinta. Penktasis šaltinis – aerodinaminės arba hidraulinės jėgos. Ventiliatoriuose ir siurbliuose sparnuotė generuoja slėgio impulsus, kurie gali sužadinti vibraciją sistemoje. Žemiau esančioje lentelėje apibendrinti šie šaltiniai ir jų charakteristikos.

AtZhejiang Hawen Electromechanical Co., Ltd., mūsų gamykla turi didelę patirtį analizuojant vibraciją diržu varomose sistemose. Bendradarbiaujame su savo klientais, siekdami nustatyti vibracijos šaltinius ir parinkti diržų skriemulius, kurie yra sukurti taip, kad juos sumažintų. Mūsų inžinierių komanda gali atlikti vibracijų analizę ir pateikti rekomendacijas sistemos optimizavimui.

2. Kaip skriemulio balansas veikia sistemos vibraciją?

Diržo skriemulio pusiausvyra yra vienas iš svarbiausių faktorių mažinant vibraciją diržu varomoje sparnuotės sistemoje. Nesubalansuotas skriemulys sukuria išcentrinę jėgą, kuri sukasi kartu su skriemuliu. Ši jėga perduodama velenui, guoliams ir visai konstrukcijai. Jėgos dydis yra proporcingas disbalanso masei, disbalanso atstumui nuo sukimosi centro ir sukimosi greičio kvadratui. Tai reiškia, kad važiuojant dideliu greičiu net ir nedidelis disbalansas gali sukurti didelę jėgą. Pavyzdžiui, 10 gramų disbalansas 100 mm spinduliu ant skriemulio, besisukančio 3000 aps./min., sukuria maždaug 10 kg jėgą. Esant 6000 aps./min., toks pat disbalansas sukuria 40 kg jėgą. Ši jėga gali sukelti guolio susidėvėjimą, veleno nuovargį ir pernelyg didelį triukšmą. Žemiau esančioje lentelėje parodytas ryšys tarp disbalanso, greičio ir jėgos.

Mūsų gamykloje mes subalansuojame kiekvieną diržo skriemulį pagal aukštus standartus. Naudojame dinaminio balansavimo mašinas, kurios matuoja disbalansą dviejose plokštumose ir nurodo reikalingų korekcinių svorių kiekį ir vietą. Mūsų standartinis balanso laipsnis yra G6.3 pagal ISO 1940, kuris tinka daugeliui pramoninių pritaikymų. Didelės spartos arba tikslioms programoms galime pasiekti G2.5 ar geresnę. Užtikrindami, kad mūsų diržų skriemuliai būtų tiksliai subalansuoti, padedame savo klientams sumažinti vibraciją jos šaltinyje.

3. Kokį vaidmenį vibracijos valdyme atlieka balansiniai svoriai?

Balansiniai svoriai naudojami besisukančių komponentų disbalansui ištaisyti. Jie yra mažos masės, kurios yra pritvirtintos prie komponento konkrečioje vietoje, kad būtų išvengta disbalanso. Į diržo skriemulį galima pridėti balansinius svorius varžtų, suvirintų skirtukų arba išgręžtų skylių pavidalu. Svarbiausia yra pastatyti svarmenį tinkamoje vietoje ir užtikrinti, kad jis būtų patikimai pritvirtintas. Diržu varomoje sparnuotės sistemoje balansiniai svoriai naudojami ir ant sparnuotės, ir ant skriemulių. Paprastai pirmiausia subalansuojamas sparnuotė, o tada subalansuojami skriemuliai. Skriemulių balansiniai svoriai yra sureguliuoti taip, kad būtų sumažinta bendra sistemos vibracija. Taip yra todėl, kad sistemos vibracija yra visų komponentų vibracijų suma. Jei skriemulys yra subalansuotas, kad būtų pašalintas liekamasis sparnuotės disbalansas, bendra vibracija gali būti sumažinta. Žemiau esančioje lentelėje apibendrinami balansinių svorių tipai ir jų pritaikymas.

Zhejiang Hawen Electromechanical Co., Ltd., mūsų gamykla naudoja tikslaus balansavimo metodus, kad užtikrintų, jog mūsų diržų skriemuliai būtų tinkamai subalansuoti. Taip pat galime tiekti skriemulius su iš anksto sumontuotais balansiniais svoriais arba laukų balansavimo atsargomis. Mūsų inžinierių komanda gali padėti subalansuoti visą sistemą, įskaitant sparnuotės ir skriemulius.

4. Kaip skriemulio konstrukcija slopina vibraciją?

Be balanso, diržo skriemulio konstrukcija gali prisidėti prie vibracijos mažinimo dėl slopinimo. Slopinimas yra energijos išsklaidymas iš vibruojančios sistemos. Tai sumažina vibracijos amplitudę ir padeda išvengti rezonanso. Yra keletas dizaino savybių, kurios gali sustiprinti diržo skriemulio slopinimą. Pirmasis yra padalinto skriemulio arba skriemulio su slopinimo sluoksniu naudojimas. Padalintame skriemulyje tarp stebulės ir ratlankio yra gumos arba elastomero sluoksnis. Šis sluoksnis veikia kaip amortizatorius, sugeria vibracijos energiją ir sumažina vibracijos perdavimą nuo ratlankio iki stebulės. Antrasis – sureguliuotos masės slopintuvo naudojimas. Tai nedidelė masė, kuri yra pritvirtinta prie skriemulio elastingu elementu. Masė sureguliuojama taip, kad vibruotų tokiu dažniu, kuris neatitinka skriemulio vibracijos fazės, o tai panaikina. Trečias – briaunoto arba briaunoto dizaino naudojimas. Šonkauliai arba pelekai padidina skriemulio paviršiaus plotą, o tai gali padėti išsklaidyti šilumą ir sumažinti vibraciją. Žemiau esančioje lentelėje apibendrinamos šios slopinimo savybės ir jų efektyvumas.

Mūsų gamykloje mes siūlome diržų skriemulius su įvairiomis slopinimo funkcijomis, kad tiktų įvairioms reikmėms. Mūsų inžinierių komanda gali padėti pasirinkti tinkamą dizainą konkrečiai vibracijos problemai. Taip pat galime pagal užsakymą suprojektuoti skriemulį su suderintu masės slopintuvu arba suskaidytu stebulės dizainu, kad atitiktų jūsų poreikius.

5. Kaip diržo skriemuliai, sparnuotės ir svoriai derinami kaip sistema?

Vibracijos mažinimas diržu varomoje sparnuotės sistemoje – tai ne tik atskirų komponentų balansavimas. Kalbama apie visos sistemos derinimą, kad komponentai veiktų kartu ir sumažintų vibraciją. Šis sistemos lygmens metodas yra būtinas norint pasiekti žemiausią įmanomą vibracijos lygį. Procesas prasideda diržo skriemulių ir sparnuotės parinkimu. Skriemuliai turi būti subalansuoti pagal aukštą standartą, o sparnuotė turi būti subalansuota dar aukštesniu standartu. Kitas žingsnis yra skriemulių ir sparnuotės veleno išlyginimas. Netinkamas išlyginimas yra pagrindinis vibracijos šaltinis, todėl jį reikia ištaisyti prieš bandant balansuoti. Kitas žingsnis – patikrinti diržo įtempimą. Per daug laisvas diržas paslys ir vibruos. Per įtemptas diržas perkraus guolius ir sukels vibraciją. Teisingą įtempimą nurodo diržo gamintojas. Kitas žingsnis – prireikus prie sistemos pridėti balansinius svorius. Tai atliekama paleidžiant sistemą ir matuojant vibraciją įvairiuose taškuose. Tada balansiniai svoriai reguliuojami tol, kol vibracija sumažėja iki minimumo. Žemiau esančioje lentelėje apibendrinami sistemos derinimo žingsniai ir jų tikslai.

Hawen mūsų gamykla teikia sistemos lygio palaikymą vibracijos mažinimui. Galime tiekti subalansuotus diržų skriemulius, padėti išlygiuoti ir įtempti bei atlikti vibracijos analizę vietoje. Mūsų tikslas – padėti savo klientams kuo sklandžiau dirbti su diržu varomų sparnuočių sistemas.

6. Kokios specifikacijos apibūdina vibraciją mažinantį diržo skriemulį?

Vibraciją mažinančio diržo skriemulio specifikacijos apima balanso klasę, medžiagą, slopinimo savybes, kiaurymės toleranciją ir paviršiaus apdailą. Žemiau esančioje lentelėje pateikiama šių mūsų diržų skriemulių specifikacijų santrauka.

Mūsų gamykloje mes gaminame diržų skriemulius, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti balanso klasę, medžiagą ir slopinimo funkcijas, kad atitiktų jūsų konkrečią paskirtį. Mūsų inžinierių komanda gali padėti atrankos procese ir pateikti išsamius techninius jūsų projekto duomenis.

7. Dažnai užduodami klausimai (DUK)

1 klausimas: kaip skriemulio disbalansas sukelia vibraciją?

Atsakymas: Skriemulio disbalansas sukelia vibraciją, nes netolygus masės pasiskirstymas sukuria išcentrinę jėgą, kuri sukasi kartu su skriemuliu. Ši jėga perduodama velenui, guoliams ir konstrukcijai, sukeldama vibraciją sukimosi dažniu (1x RPM). Jėgos dydis didėja didėjant greičio kvadratui, todėl važiuojant dideliu greičiu disbalansas yra problemiškesnis. Skriemulio balansavimas pašalina šią jėgą ir sumažina vibraciją.

2 klausimas: kokį balanso lygį turėčiau nurodyti savo diržo skriemučiams?

Atsakymas: Balanso laipsnis priklauso nuo greičio ir taikymo. Bendroms pramoninėms reikmėms, kurių greitis yra iki 3000 aps./min., paprastai pakanka G6.3. Didelės spartos (virš 3 000 aps./min.) arba tikslioms mašinoms rekomenduojama naudoti G2.5 arba geresnę. Mūsų gamykla gali patarti dėl tinkamo balanso laipsnio jūsų konkrečiai programai.

3 klausimas: Ar galiu subalansuoti diržo skriemulį lauke?

Atsakymas: Taip, lauko balansavimas galimas esant dideliems skriemuliams arba sistemoms, kurių negalima lengvai išardyti. Lauko balansavimas apima vibracijos analizatoriaus naudojimą vibracijai matuoti ir tada pridėti arba pašalinti svorį konkrečiose skriemulio vietose. Tam reikia specialios įrangos ir įgūdžių. Mūsų gamykla gali teikti lauko balansavimo paslaugas arba mokymus jūsų priežiūros komandai.

4 klausimas: kaip diržo įtempimas veikia vibraciją?

Atsakymas: Diržo įtempimas turi didelę įtaką vibracijai. Per laisvas diržas paslys ir sukels aukšto dažnio vibraciją ir triukšmą. Per daug įtemptas diržas perkraus guolius ir sukels vibraciją sukimosi dažniu. Teisingą įtempimą nurodo diržo gamintojas, todėl jį reikia reguliariai tikrinti. Norint sklandžiai veikti, būtinas tinkamas įtempimas.

5 klausimas: koks yra geriausias būdas sumažinti vibraciją diržu varomoje sparnuotės sistemoje?

Atsakymas: geriausias būdas sumažinti vibraciją yra pašalinti visus galimus šaltinius. Subalansuokite darbaratį ir skriemulius, sulygiuokite velenus, nustatykite tinkamą diržo įtempimą ir, jei reikia, pridėkite amortizatorių. Sistemos lygio metodas yra veiksmingesnis nei atskirų komponentų sprendimas. Mūsų gamykla gali pasiūlyti išsamų sprendimą, įskaitant subalansuotus diržų skriemulius, derinimo įrankius ir vibracijos analizės paslaugas.

8. Išvada

Diržo skriemuliai atlieka labai svarbų vaidmenį mažinant vibraciją, kai jie yra suporuoti su sparnuotėmis ir balansiniais svoriais. Užtikrinus, kad skriemuliai būtų tiksliai subalansuoti, parinkus tinkamas amortizavimo savybes ir sureguliavus visą sistemą, galima pasiekti sklandų, tylų darbą net esant dideliam greičiui ir esant įvairioms apkrovoms. Svarbiausia suprasti vibracijos šaltinius ir sistemingai juos spręsti. Zhejiang Hawen Electromechanical Co., Ltd., mūsų gamykla turi patirties ir įrangos, skirtos gaminti diržų skriemulius, atitinkančius pačius griežčiausius vibracijos mažinimo reikalavimus. Naudojame tikslų balansavimą, aukštos kokybės medžiagas ir pažangias slopinimo konstrukcijas, kad užtikrintume, jog mūsų skriemuliai prisidėtų prie sklandaus veikimo. Nesvarbu, ar kuriate naują diržu varomą sparnuotės sistemą, ar šalinate esamos gedimus, mes galime padėti.

Mūsų inžinierių komanda gali padėti atlikti vibracijos analizę, skriemulio pasirinkimą ir sistemos derinimą. Galime pateikti išsamias specifikacijas, balansavimo paslaugas ir pagalbą vietoje. Mūsų įsipareigojimas kokybei ir klientų pasitenkinimas padarė mus patikimu pramoninių pavarų sistemų partneriu visame pasaulyje.

Susisiekite su Zhejiang Hawen Electromechanical Co., Ltd. šiandienaptarti savo diržo skriemulio reikalavimus ir sužinoti, kaip mūsų produktai gali padėti sumažinti vibraciją diržu varomų sparnuočių sistemose.
